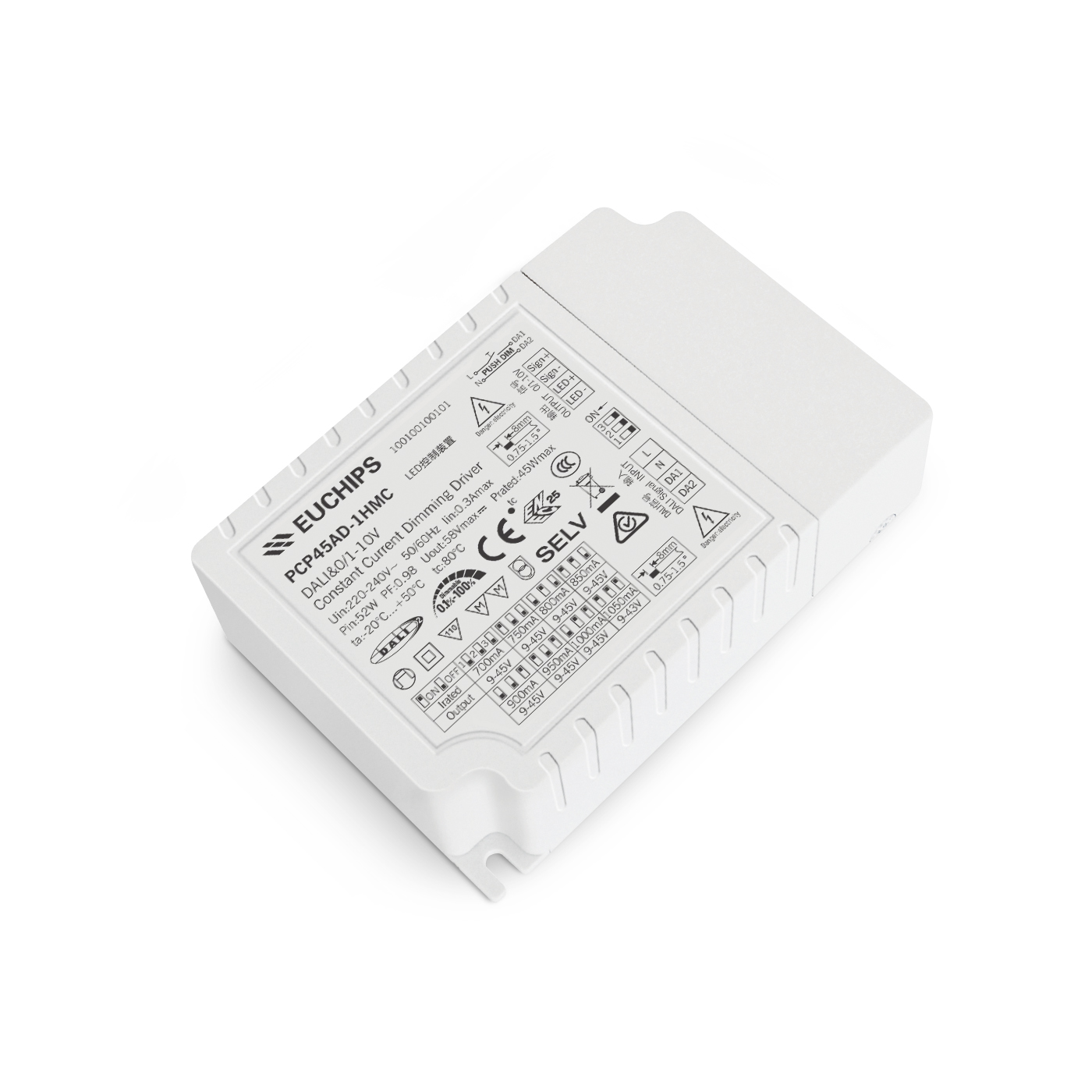

45W 700-1050mA DALI&0-10v恒流调光驱动器PCP45AD-1HMC
输出电流：700/750/800/850/900/950/1000/1050mA
输出电压：9-45VDC
功率：45W
输出低频纹波电流：＜3%
输入电压：200-240VAC
频率：50/60Hz
功率因数（典型）：≥0.96@230VAC,满载
效率(典型)：89%@230VAC,满载
产品型号：PCP45AD-1HMC
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
45W 700-1050mA DALI&0-𝕴10v恒💜流调光驱动器PCP45AD-1HMC产品详情
概述
PCP45AD-1HMC是一款恒流输出模式LED驱动器。输出和调光电路完全符合新规
定，隔离，确保用户和灯具系统在安装过程中使用。
产品特点
● 单通道恒流输出，输出电流电平可通过DIP S.W.选择。
● 支持DALI调光功能, 触摸调光(按键调光)功能, 0/1-10V调光功能
● 调光范围：0.1-100%, 调光效果平滑，无闪烁
● 保护：短路、过载、过压，空载
● 适用于室内LED照明应用，如筒灯、聚光灯、面板灯等
技术参数
|
型号 |
PCP45AD-1HMC |
||||
|
输出 |
电流 |
700mA |
800mA |
900mA |
1050mA |
|
电压 |
9-45VDC |
9-45VDC |
9-45V |
9-43VDC |
|
|
功率 |
31.5W |
36W |
40.5W |
45.1W |
|
|
电流精度 |
±3% |
||||
|
输出电压范围 |
9-45VDC |
||||
|
输出低频纹波电流（＜120Hz） |
＜3% |
||||
|
通道 |
1 |
||||
|
输入 |
电压 |
200-240VAC |
|||
|
频率 |
50/60Hz |
||||
|
功率因数（典型） |
≥0.96@230VAC,满载 |
||||
|
效率(典型) |
89%@230VAC,满载 |
||||
|
电流 |
0.2Amax@230VAC |
||||
|
浪涌电流 |
50A@230VAC |
||||
|
保护 |
短路保护 |
关断输出，移除故障后自恢复 |
|||
|
过载保护 |
功率超过110%~150%时，恒压输出 |
||||
|
功能 |
调光方式 |
DALI/Push-Dim/0~10V/10VPWM/Rx |
|||
|
调光范围 |
0.1%-100% 可调灭 |
||||
|
其它 |
尺寸 |
103*68*30mm（长*宽*高） |
|||
|
毛重量 |
162克 |
||||
|
工作温度 |
-20℃~ 50℃ |
||||
|
相对湿度 |
|||||
-
