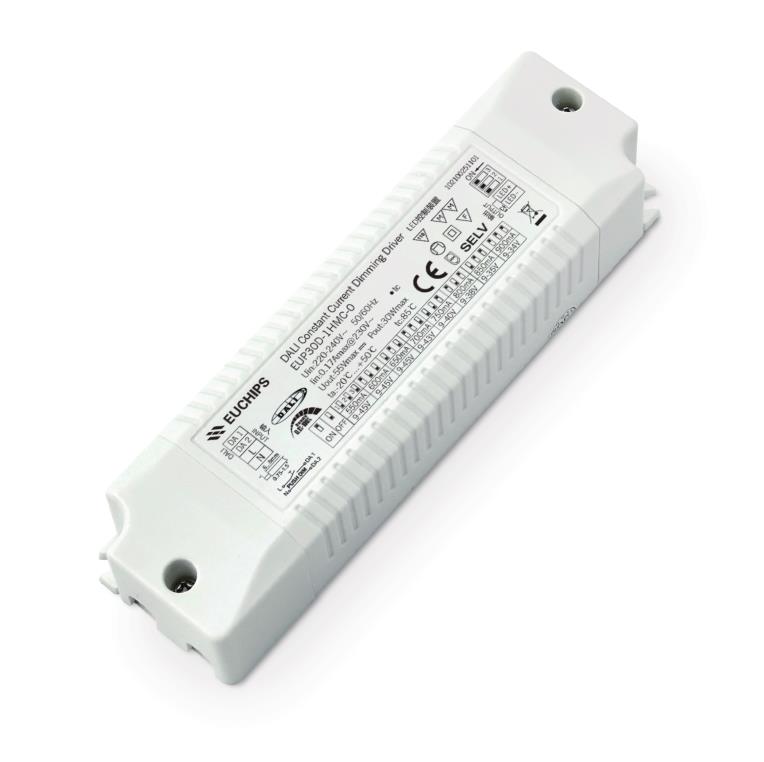

550-900mA 30W AC/DC恒流输出 DALI2.0调光电源EUP30D-1HMC-0(102100251101)
输出电压：9-45VDC
输出电流：550/600/650/700/750/800/850/900mA
输出功率：30W
输入电压：220-240VAC
效率：87%
产品型号： EUP30D-1HMC-0
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
概述
EUP30D-1HMC-0遵循♋DALI协议标准 IEC62386-207 Ed2.0，是一款可以提供550/600/650/700/750/800/850/900mA 8档电流的LED驱动器。输出电流可以通过DIP拨码开关简易设置，用DALI 主控/Touch DIM开关调光，曲线平滑、无闪烁。
产品特点
· 单通道恒流输出，多级电流可选
· 遵循DALI协议标准 IEC62386-207 2.0
· 支持Touch-DIM（Push DIM）功能
· 高电压输入：220VAC ~ 240VAC
· 效率高达 87%
· 内建主动式PFC功能
· 短路保护，过载保护，过温保护
· 适用于LED室内灯具,比如筒灯，射灯，面板灯等
技术参数
|
型号 |
EUP30D-1HMC-0 |
|
|
输出 |
电流 |
550-900mA |
|
电压 |
9-45VDC |
|
|
功率 |
24.75-30W |
|
|
电流精度 |
±5% |
|
|
低频电流纹波（＜120Hz） |
<3% |
|
| 通道 | 1 | |
|
输入 |
电压 |
220-240VAC |
|
电流 |
0.17Amax@230VAC |
|
|
典型效率 |
>87% |
|
|
待机功耗 |
＜0.5W |
|
|
保护 |
过压保护 |
当超过输出电压时，输出电流减小，当负载降低时自动恢复 |
|
短路保护 |
关断输出，移除故障后自恢复 |
|
| - | - | |
|
过载保护 |
当超过输出电压时，输出电流减小，当负载降低时自动恢复 |
|
|
功能 |
调光方式 | DALI/TouchDIM调光 |
|
调光深度 |
0.1%-100% |
|
|
其它 |
尺寸 |
150*42.5*28.5mm（长*宽*高） |
|
毛重量 |
125克 |
|
|
工作温度 |
-20℃ ~ 50℃ |
|
|
Tc |
85℃ |
|
|
工作环境温度 |
-20~50℃ |
|
|
相对湿度 |
20~90% RH |
|
20~90% RH
Touch DIM使用说明a）长按touch DIM 8s以上，切换为touch DIM模式。
b）短按(< 0.5 s)控制灯具开关。
c）长按Touch DIM 开关 (>0.5秒) 进行灯具的亮度调节，光是调亮还是调暗，随着每次按压的开关变化而变换。
d）双击Touch DIM 开关（<0.3秒），连接的所有灯具将达到最亮状态。
e）亮度调节范围为5%-100%。
f）连续点击三次Touch DIM开关，进入色温调节模式，长按调节色温，其它任意操作降退出色温模式。
g）具有断电记忆功能，重新上电将恢复到上一次断电的状态。
-
-
