首页 > 产品展示 > DALI > DALI总线电源 > 220-240VAC 250mA DALI总线电源

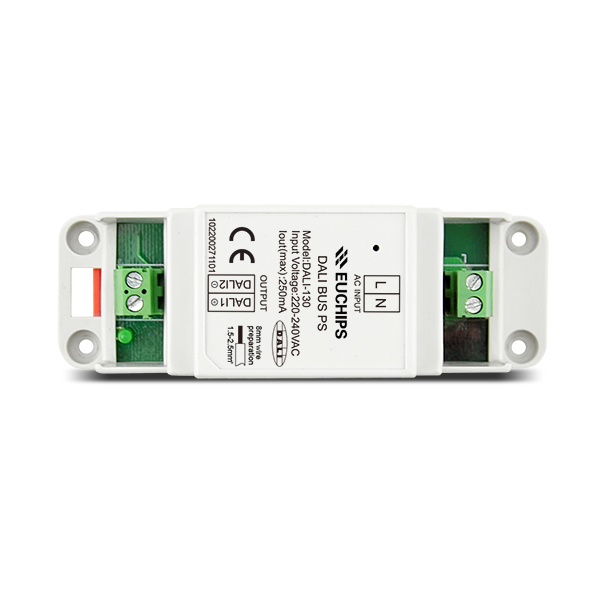

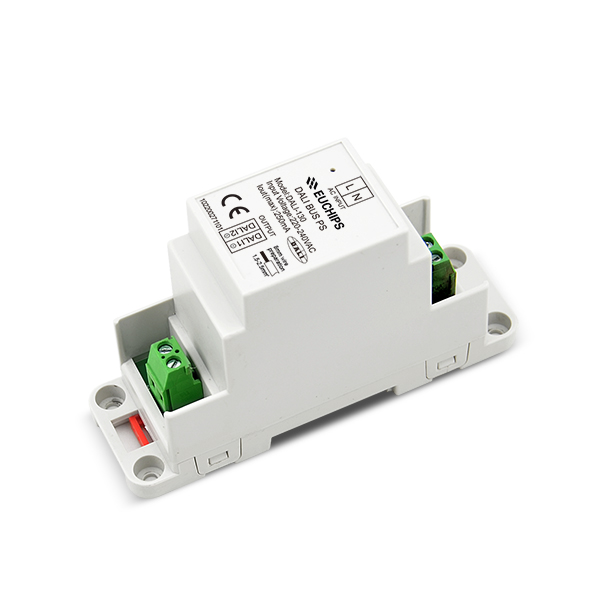

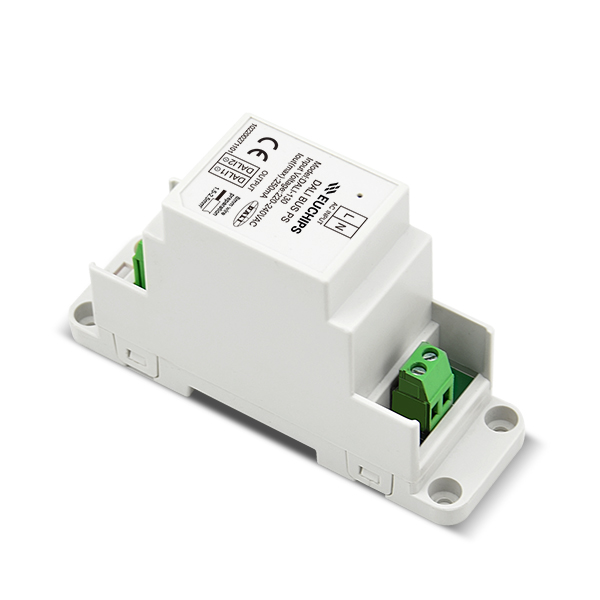

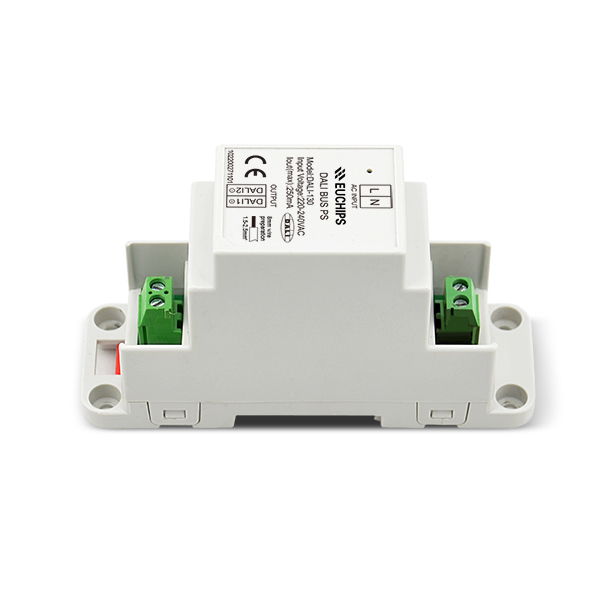

220-240VAC 250mA DALI总线电源

输入电压:220-240V AC
输入频率:50/60Hz
输出电压:16V+5%
输出电流:250毫安
输出功率:4W
产品尺寸:111*35*67mm(长*宽*高)
产品型号:DALI-130(102200271101) 🍒 🐭

加入询价篮
  • 产品详细
  • 需求订购
  • 规格书下载
  • 认证下载

DALI总线电源(DALI Bus)-DALI-130 产品详情

DALI总线电源DALI Bus产品特性:

●符合DALI 协议 IEC62386
●输出电流最大250mA
●安装在配电箱内,支持导轨式和螺丝固定两种安装方式
●支持过流保护功能
●具有LED指示灯状态指示



DALI总线电源DALI Bus技术参数

输入电压:220-240V AC

输入频率:50/60Hz

输出电压:16V+5%

输出电流:250毫安

输出功率:4W

产品尺寸:111*35*67 毫米(长*宽*高)

包装尺寸/箱:长354*宽234*高232(毫米)

数量/箱:60Pcs

净重:71克

毛重:105克

工作温度:-20℃~+50℃

推荐线径:1.5-2.5mm 2

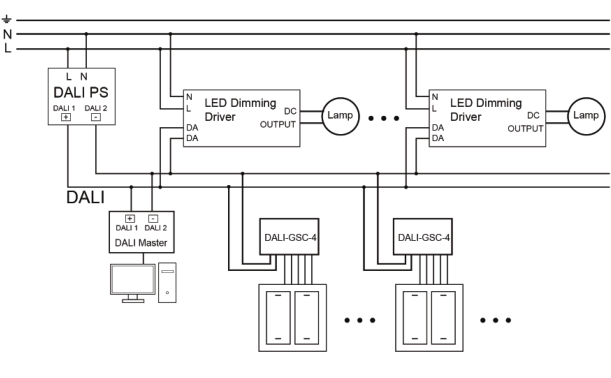

接线图:

注意事项

●当回路中同时用到DALI-130与DALI主控时,需确保DALI信号的极性连接一致。
●每个独立的DALI 回路电流不得超过250mA,每个回路的电源和控制器数量不得超过64个。
●通常,每个DALI电源或控制器消耗电流为2 mA,64个电源或控制器总共消耗128mA,剩余部分给不带内置电源的DALI控制器(包括DALI 面板,DALI分组/场景控制器)供电。
●DALI信号的最大传输距离༒不超过300米,并且压降不能超过2V,与信号线材质,截面积,温度꧒有关,建议参考下表:

材质

截面积/mm2

最大传输距离/m

材质

截面积/mm2

最大传输距离/m

25℃

50℃

75℃

25℃

50℃

75℃

0.14

31

28

26

0.14

19

17

16

0.50

112

102

93

0.50

68

62

57

0.75

168

153

140

0.75

102

93

86

1.00

224

204

187

1.00

136

125

115

1.50

300

300

281

1.50

205

187

172

2.00

300

300

300

2.00

273

250

230

2.50

300

300

300

2.50

300

300

280
