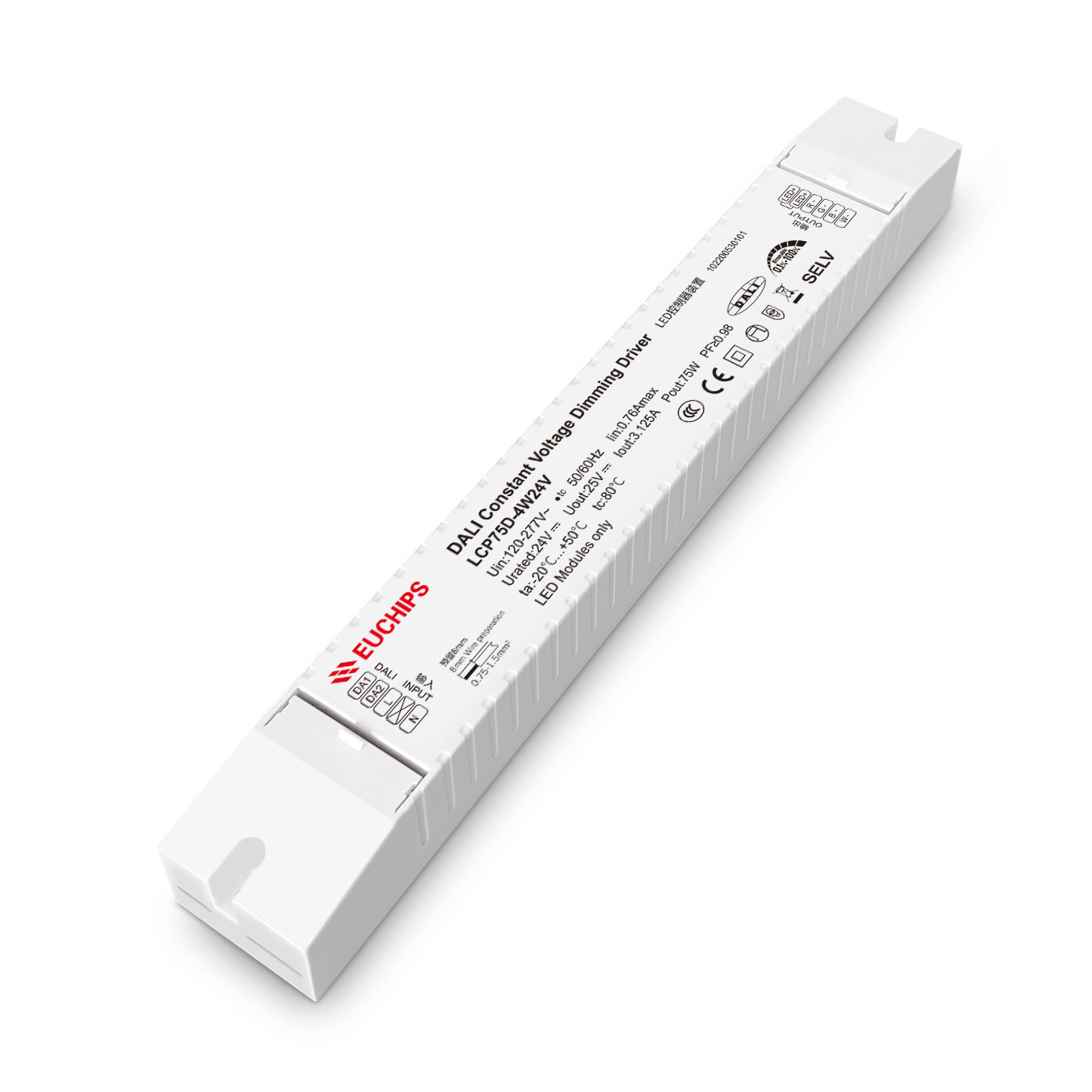

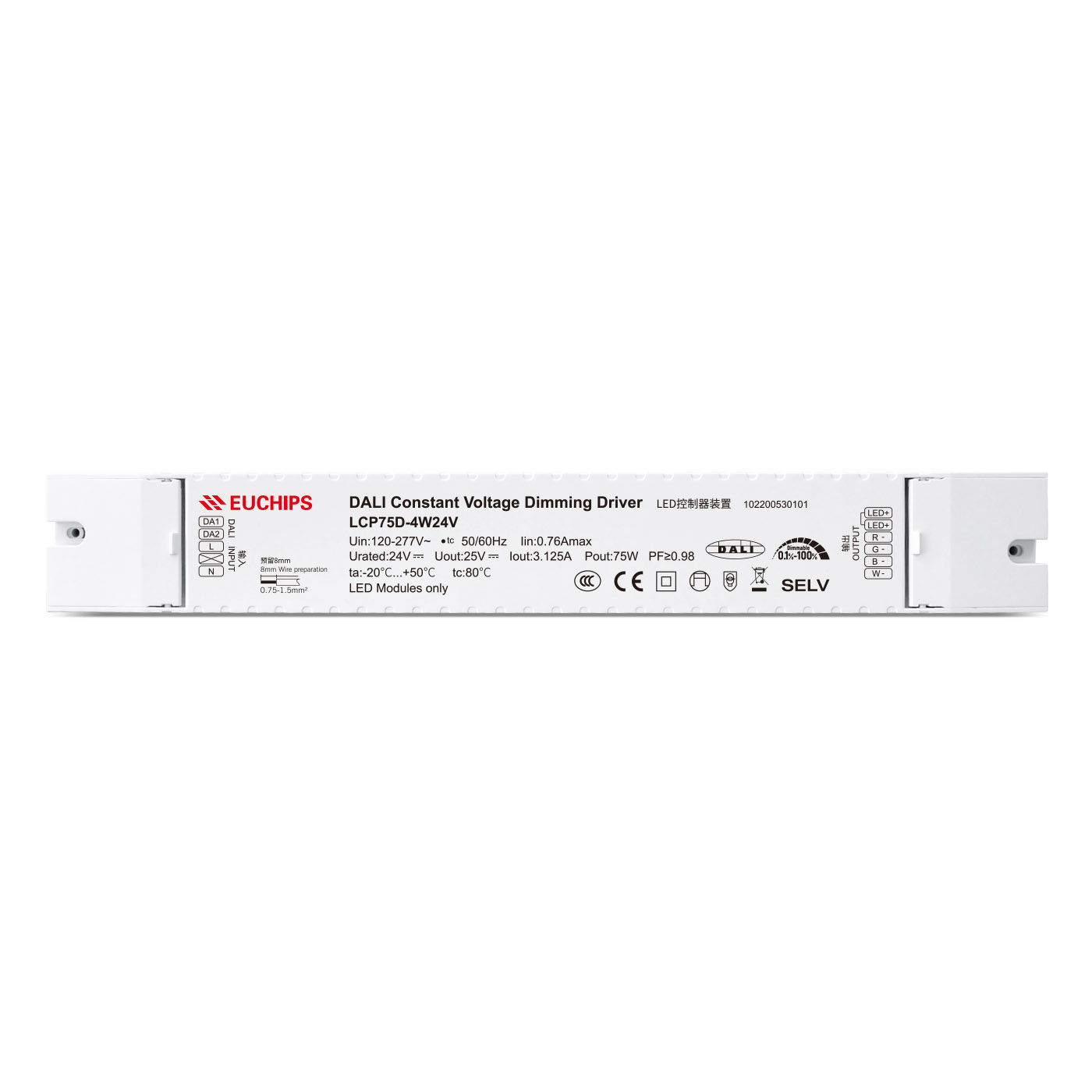

75W 24V 4通道DALI恒压LED电源LCP75D-4W24V (102200530101)
输入电压：120-277VAC
输出电压：24VDC
输出电流：3.125A
输出功率：75W
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
LCP75D-4W24V是一款可以用于室内的恒压输出LED调光驱动器。符合DALI标准协议
IEC62386。
产品特点
•4通道恒压输出，每路单独载3.125；多路带载时，负载累计不超过3.125A
•遵循DALI协议标准 IEC62386
•宽电压输入：120VAC~277VAC
•过载保护，过压保护，短路保护
•调光曲线平滑，无闪烁
•IP20，适用于室内LED灯具
技术参数
|
型号 |
LCP75D-4W24V |
|
|
输入 |
效率 |
92%@230VAC,满载 |
|
|
电压 |
120VAC-277VAC |
|
|
频率 |
50/60HZ |
|
|
功率因素 |
0.98@230VAC,满载 |
|
|
THD |
5%@230VAC,满载 |
|
|
电流 |
0.39Amax@230VAC |
|
|
浪涌电流 |
冷启动,35A@230VACC |
|
输出 |
电流/电压/功率 |
3.125A/24VDC/75W |
|
|
通道 |
4 |
|
|
电压公差 |
±5% |
|
|
启动延时 |
<0.5s, at230Vac |
|
功能 |
调光方式 |
DALI 调光 |
|
|
调光范围 |
0.1%-100%变暗直至关闭 |
|
保护 |
短路 |
关闭输出，排除故障后自恢复 |
|
|
过压 |
关闭输出，排除故障后自恢复 |
|
|
过载 |
关闭输出，排除故障后自恢复 |
|
安全 & 电磁 兼容 |
浪涌 |
L-N2KV |
|
|
耐压标准 |
I/P-O/P: 3000VAC/1min/5mA |
|
|
DALI 标准 |
IEC 62386-101: 201🧸4, IEC 62386-102: 2014； IEC 🍰62386-207: 2009 |
|
|
安全标准 |
EN61347, GB19510 |
|
|
电磁兼容 |
EN50515, EN61000-3-2 |
|
|
EMC抗扰度 |
EN61000-⭕4-2, 3, 4, 5, 6, 8, 11; EN61547 |
|
其它 |
工作温度 |
-20℃~50℃ |
|
|
储存温度、湿度 |
-40°C~85°C, 20-90%RH |
|
|
tc |
80°C |
|
|
材质 |
PC |
|
|
防水等级 |
IP20 |
|
|
寿命 |
50,000小时 @tc：80°C |
|
|
质保 |
5年 |
|
|
开关周期 |
25,000 次 |
|
|
包装尺寸（重量） |
净重:340g±5%/PCS； 50PCS/Carton； 17.𒁃5kg±5%/箱;外箱尺寸:434*302💃*174cm（长*宽*高） |
|
|
尺寸 |
295*40*32mm （长*宽*高） |
-
