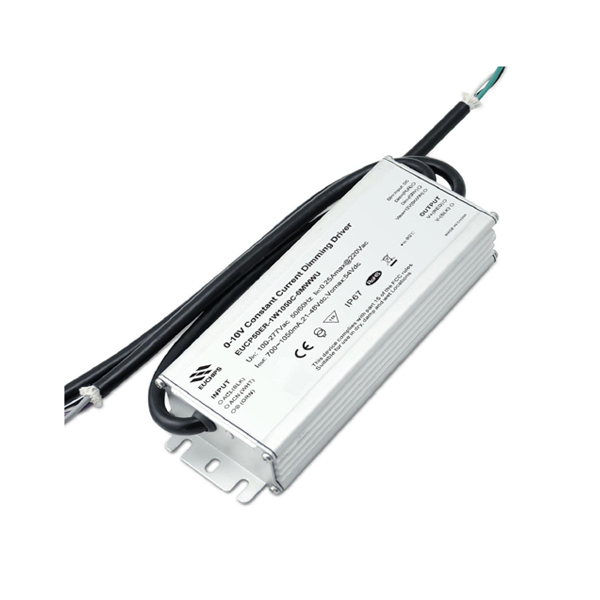

50W 700-2100mA恒流调光电源 防水
输入电压：100-277VAC
输出电流：700-2100mA
输出电压：14-71VDC
输出功率：50W
调光方式：0-10V/PWM/Time/DALI
功率因数：>0.9
THD：<15%
保护：输入欠压/输入过压/输出过压/短路/过温保护
保修：7年
产品型号：EUCP50XY-1Wx💟xxxC-0MWWZ
♎
- 产品详细
- 需求订购
- 下载中心
50W 700-2100mA恒流调光电源 防水电源产品详情
概述
EUCP50XY-1WxxxxC-0MWWZ系列电源是恒流输出的led户外电源，抗浪涌等级高，防护等级为IP67，适用于户外，用户可根据自己🦋的需求选择相应的型号，并且可以通过NFC调节输出的ღ电流值。
产品特征
● 电源电压: 100-277VAC 或 141-391VDC
● 10kV浪涌等级
● - 60℃低温启动（可选择）
● 100,000小时的寿命@ Tc=75C
● 7 年保修 @ Tc<=80C
● AirsetTM NFC编程
● 电流输出精度+/-2% (可编程模型)
● 0-10V/PWM/DALI 可调光(取决于型号)
● 调灭后待机功耗0.5W(取决于型号)
● 电源控制器与风扇的辅助电源为12V 300mA （取决于型号）
● 输入过压保护(可选择)
● 安全依据EN 61347-1, 61347-2-3,61347-2-13, 62384
● 应用 :LED灯带、景观灯、工矿灯、路灯、泛光灯
型号清单
|
型号 |
输入电压范围 |
输出功率 |
输出电压 |
全功率下可设定的最小电流值 |
全功率下可设定的最大电流值 |
认证 |
|
EUCP50XY-1W1050C-0MWWZ |
100-277VAC |
50W |
29-71VDC |
700mA |
1050mA |
UL/FCC/CB/ENEC/CCC |
|
EUCP50XY-1W1400C-0MWWZ |
100-277VAC |
50W |
21-48VDC |
1050mA |
1400mA |
UL/FCC/CB/ENEC/CCC |
|
EUCP50XY-1W2100C-0MWWZ |
100-277VAC |
50W |
14-36VDC |
1400mA |
2100mA |
UL/FCC/CB/ENEC/CCC |
|
XY= |
调光方式 |
可编程 |
12V辅助电源 |
关灭功能 |
|
Z= |
|
|
NN |
— |
— |
— |
— |
|
U |
UL 线材带接地线 |
|
AN |
0-10V |
— |
— |
— |
|
S |
VDE 线材/Class I |
|
FR |
Time |
√ |
— |
— |
|
|
|
|
AR |
0-10V/PWM/Time |
√ |
— |
— |
|
|
|
|
ER |
0-10V/PWM/Time |
√ |
√ |
√ |
|
|
|
|
DR |
DALI |
√ |
— |
√ |
|
|
|
产品参数
|
型号 |
EUCP50XY-1WxxxxC-0MWWZ |
|
|
输出 |
通道 |
1 |
|
电流精度 |
±5%Io |
|
|
纹波电流 |
Ip-p:5%Io max |
|
|
输出超调 |
10% Io max & LED负载 |
|
|
输入 |
电压 |
100VAC – 277VAC |
|
频率 |
50/60Hz |
|
|
电流 |
0.5Amax@120VAC & 满载, |
|
|
浪涌电流 |
65A峰值, 持续1.2ms, <0.25A2s@230VAC, 冷启动 |
|
|
功率因数 |
>0.9@60-100%负载,参考功率因数与负载曲线 |
|
|
THD |
<15%@60-100%负载,参考THD与负载曲线 |
|
|
漏电流 |
1mA max @277VAC 60Hz, UL8750, |
|
|
保护 |
输入欠压 |
关闭输出，电压恢复正常后自动重启 |
|
输入过压 |
*可选择: 关机@320VAC |
|
|
输出过压 |
120% Vomax, typ. |
|
|
短路 |
故障移除后自恢复 |
|
|
过温 |
❀ 当 Tc≧110±10℃时输出电流减小; 当 Tc≦70±10℃时自动恢复 |
|
|
其他 |
开机时间 |
1.2s max. |
|
浪涌保护 |
L-N：4kV, L,N-G:1🌸0kV, IEC 61000-4-5 |
|
|
辅助电源 (Vaux) |
12V+/-5%, 300mA max |
|
|
工作温度 |
-40℃～+90℃；10%RH～100%RH |
|
|
存储温度 |
-40℃～+85℃； 5%RH～100%RH |
|
|
MTBF |
≥320,000 hours🥀, 75℃外壳温度 (MIL-HDBK-217F) |
|
|
使用寿命 |
≥100,000 ho🌳urs, 75℃外壳温度参考使用寿命与Tc 曲线 |
|
|
外壳温度 |
90℃ max, 标签上的Tc点 |
|
|
尺寸 |
💎 5.16x2.66x1.32 inch (本体), 6.22x2.66x1.32 inch (含包装盒) |
|
|
꧟ 1🌠31.0x67.5x33.5 mm (本体), 158.0x67.5x33.5 mm (含包装盒) |
||
|
净重 |
600g |
|
|
包装 |
20个/箱/17kg, 500x320x315mm |
|
注:
*除非特别注明，所有的测试结果均在 220VAC，25 ℃室温下测得。
*可选择标记项目，获取详细功能请联系销售人员
调光
|
参数 |
最小值 |
标准值 |
最大值 |
|
Vdim 拉电流 |
200uA |
300uA |
450uA |
|
Vdim 允许输入电压 |
-20 V |
|
20 V |
|
0-10V 调光范围 |
10% (Vdim=1V) |
线性 |
100% (Vdim=9~10V) |
|
PWM 调光范围 |
10% (Duty=10%) |
线性 |
100% (Duty=90-100%) |
|
调灭临界值 |
|
0.5V or 5% |
0.6V or 6% |
|
起亮临界值 |
0.6V or 6% |
0.7V or 7% |
|
|
高脉宽 |
3V |
|
10V |
|
低脉宽 |
0V |
|
0.6V |
|
PWM 频率 |
300Hz |
|
2kHz |
|
外部PWM 控制器灌电流能力 |
300uA |
|
|
|
DA1,DA2 高水平 |
9.5 |
16 |
22.5 |
|
DA1,DA2 低水平 |
-6.5 |
0 |
6.5 |
|
DA1,DA2 电流 |
0 |
|
2mA |
-
0
