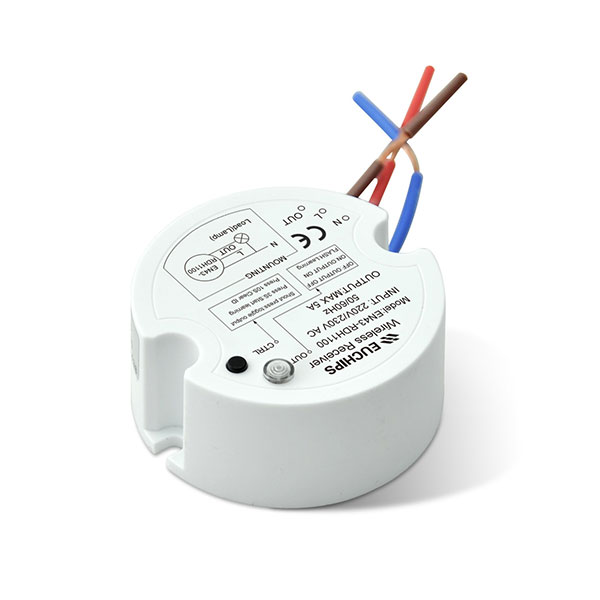

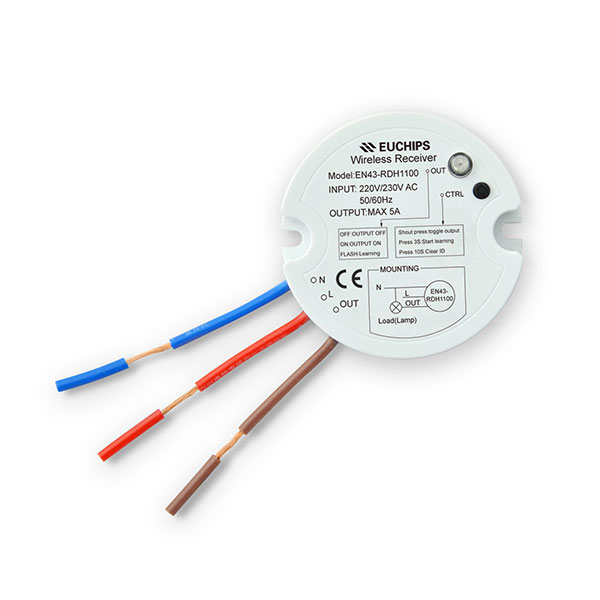

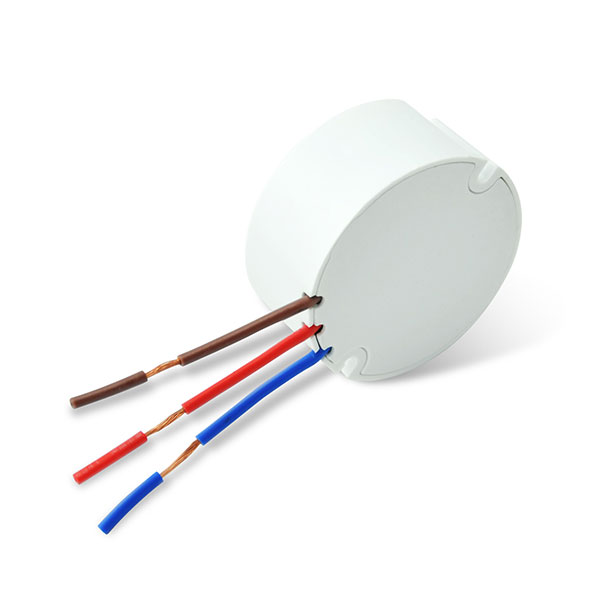

无线接收器_无线信号接收器
通道数：1
输出电流：5A(阻性负载)
推荐LED功率：300W(考虑功率因数和冲击电流)
输入电压：220/230VAC
频率：50/60Hz
待机损耗：<1W
其它无线频率：433MHz
有效接收距离：30m，可穿墙
外壳材质：PC
型号：EN43-RDH1100
- 产品详细
- 需求订购
- 下载中心
概述
无线接收器：EN43-RDH1100是一款无线信号接收器，用于接收无源无线开关EN43-MRC3的信号，进而对负载进行๊开关控制。EN43-RDH1100提供一路继电开关输出；并且控制继电器在过零点吸合，💎有效减小冲击电流，延长产品寿命。EN43-RDH1100最多可被5个EN43-MRC3控制。体积小巧，便于安装。
产品特点
l 接收无源无线开关的信号
l 433MHz接收频率，有效传输距离30m
l 继电器过零点吸合，有效减小冲击电流，延长产品寿命
l 最大可控制5A阻性负载
l 体积小巧，便于安装
技术参数
|
型号 |
EN43-RDH1100 |
|
|
输出 |
输出形式 |
电源通断输出 |
|
通道数 |
1 |
|
|
上电后默认输出状态 |
可配置 |
|
|
电流 |
5A（阻性负载） |
|
|
推荐LED功率 |
300W（考虑功率因数和冲击电流） |
|
|
输入 |
电压 |
220/230VAC |
|
频率 |
50/60Hz |
|
|
待机损耗 |
＜1W |
|
|
其它 |
无线频率 |
433MHz |
|
有效接收距离 |
30m，可穿墙 |
|
|
外壳材质 |
PC |
|
|
执行标准 |
GB4706.1-2005,GB16915.3-2000 |
|
|
重量 |
30克 |
|
|
工作温度 |
-40℃~ 60℃ |
|
|
相对湿度 |
||
安装要求
EN43-RDH1100体积小巧，可以安装在86电气盒，也可以安装在灯具附近或吊顶中。
备注：不能安装在金属箱内，不能靠近或紧贴地面、大块金属，否则会导致无法正常接收信号。
对码
1. 按下接收器控制键3s以上，直到指示灯开始闪烁。
2. 按下要对码的遥控开关，对码完成。
备注：1.对码过程中，如果30s内没有任🥀何操作，接收器将自动结束对码。 2.对码过程中，按下控制键，将退出对码模式。
清码
1.长按控制键10s以上，直到灯具出现4次快闪，此时接收器将清掉所有的码，ꦕ然后自动回到正常模式。

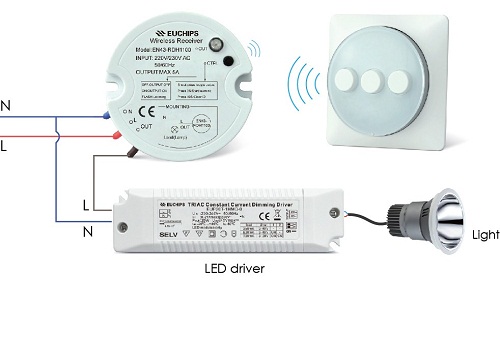

应用图
-
😼 EN43-RDH1100 中文 说明书 11.03.2016.pdf
- 点击此处下载
