DMX512协议

  DMX512协议

  DMX512协议最先是由USITT(美国剧院技术协会)发展成为从控制台用标准数字接口控制调光器的方式。♔DMX512超越了模拟系统,但不能完全代替模拟系统。DMX512的简单性、可靠性以及灵活性使其迅速成为资金允许情况下选择的协议,除了调光器外,一系列不断增长的控制设备就是证据。DMX512仍然是科学上的一个新领域,具有在规则基础上产生的各种ꦆ奇妙技术。

  一、 光控制卡

  CREATOR快捷CR-DMX512扩展卡,是根据用户实际需要而自ꦦ行选配的,主要是用来增加中控主机对DMX512控制协议的支持❀。用来控制支持DMX512协议的系列灯具,如电脑摇头灯、LED跑马灯、LED旋转灯泡、DMX水晶魔球灯、家用舞台灯具等。

  主要特点:

  采用国际通行的DMX512 传输协议;

  单卡最多可达512 个通道输出,单台中控可支持4张DMX512控制卡;

  256 级调光灰度;

  标准的EIA485 接口;

  采用平衡驱动器和差分接收器的组合,抗共模干扰能力增强,即抗噪声干扰性好;

  DMX51💧2卡可以把舞台灯光的控制移植到触模屏或则平✱板电脑上来,可以做场景预设,简化操作等;

  可直接控制采用相同协议的任何调光器,组成数码调光控制系统;

  可控制各类DMX512协议的调光器、硅箱、DMX512控制器,甚至冷焰机、烟幕机、电脑灯等效果设备;

  可储存灯光场景,可编辑走灯程序,同时支持调光台运行手动调光场景,集控场景,走灯程序。

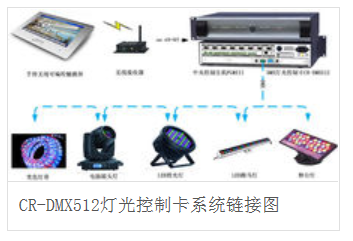

CR-DMX512灯光控制卡系统链接图

  二、 设计标准

  DMX5𓄧12是围绕工业标准EIA-485接口设计的。EIA-485属于接口、电压、电流等的“电”端。

  系统是基于沿着屏蔽导体双绞线的向下对称发送而建立的。这种缠绕结构确保所产生的干扰会同样地作用于🎉两个信号,因此保证了一致的数字定相。所用的导线应该是由一条或两条双绞线、箔片和编织筛所构成的合适的数据导线。对称音频导线则不能完成🌳这个工作。

  通常地,就如任何网段一样,导线两头应该有两个终端。灯光控制台通常在一头作为终端,而另一头应该只有一个120Ω的电阻。EIA485规范只支持“雏菊链”或每段上最多以32个“单元负载”所构成的串行网络。制造商声称每段可以长达1000m。但是,要特别指出的是ౠ,中继器的作用应该考虑到700m或800m左右,这样可以防止环境的异常。

  三、 针口分配

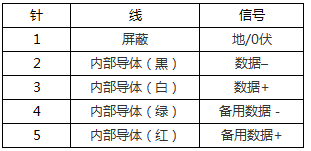

  XLR连接器的针口分配如下:

XLR连接器的针口分配

  DMX512控制线采用5针XLR(有时候是3针)连接设备(如表ꦦ1);母接口适用于发送器,而公接口适用于接收器

  规范中建议用一条两对导线(4个连接口)来实现屏蔽,虽然只是需要其中一对。第二对导线ꦍ用于未指定的可选场合中。必须注意的是一些调光器使用这些线来指示故障和状态信息。如果调光器用第二个信道,则需要专门配置的分路器和中继器。

  把线连接到逻辑电平最安全的方法是使用一个“标准”接口IC—TexasInstruments的SN75176B,如果要实现连接以及隔离,Burr-Brown的ISO485P是好的选择。使用这些接口方法为每个设备提供一个额定🃏的单元负载,这些设备都允许在段上最多安装32个接收器。不推荐通过直接横跨线路来连接高灵꧅敏度光隔离器的直接联机接口方式,它所提供的负载会比正常接收器的负载大5倍左右,从而减少了在段上可安装的接收器数目。另外还会引起失真,增大出错率并导致符合EIA485的接收器出现故障。

  四、 DMX512

  DMX512包是这个标准的核心,它由一个包含深层同步信息的帧集合构成,其中的深层信息也就是一个“Break”和一个“Mark-after-break”。就是这个信息使接收器能够检测到一个帧的开始,因此能够处理接收到的资料。帧定时检验显示了线路处于低电平的最长时间是4祍(开始位)+8×4祍(资料位)=36祍,但是一个“Break”包含至少88祍的“低电平”,这两者的不同很容易被检测到,可用于调光器的同步。"Mark-after-break”在线路上是“高”状态,至少8祍时间的宽度,“Mark-after-break”是必需的,因为这样才能检测到“Break”,否则帧的开始位会紧随“❀Break”,使线路一直陷入低电平状态。此时将会非常混乱!一个描述“包”的图2有助于说明以上问👍题。

  “0”数值表示后面的帧包含调光器级别的信息。另外的255个代码在规范中没有定义,但是一些制造商却使用了其它代码来发送产品的特殊信息。一个接收了非零开始码的调光器“将会”忽♓略包余下的部分,不过要小心✤,它不会总被检验到!
