技术发展到今天，调光方式已♕经非常丰富了，今天云顶国际来了解下市场ꦡ上常见的五种LED照明设备控制方式：

1、前沿切相，可控硅调光

2、后沿切相MOS管调光

3、0/1-10V调光

4、DALI(数字可寻址照明接口)

5、DMX512(或DMX)调光

1、调光原理

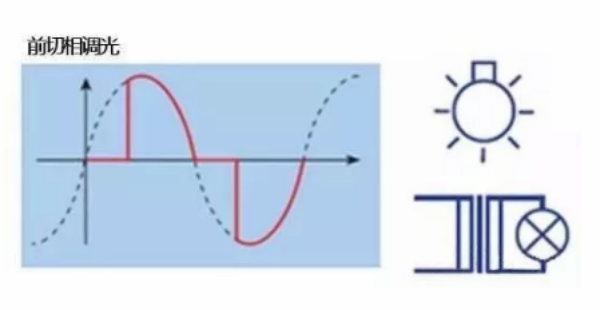

前沿切相控制调光

采用可控硅电路，从交流相位0开始，输入电压斩波，直到可控硅导通时，才有🌠电压输入。其原理是调节交流电每个半波的导通角来改变正弦波形，从而改变交流电流的有效值，以此实现调光的目的。

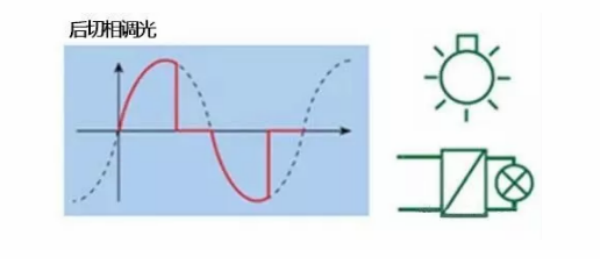

后沿切相控制调光

采用场效应晶体管或绝缘栅双极型晶体管设备制成。后沿切相调光器一般ꦗ使用MOSFET做为开关器件，所以也称为MOSFET调光器，俗称“M🏅OS管”。MOSFET是全控开关，既可以控制开，也可以控制关，故不存在可控硅调光器不能完全关断的现象。

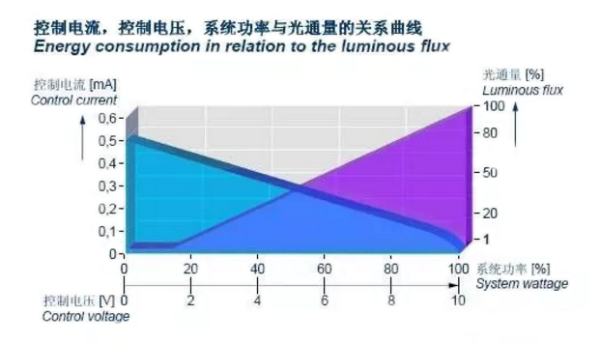

0/1-10V调光

0/1-10V调光装置内有两条独立电路，一条为普通的电压电路，用于接通或关断照明⛦设备的电源，另一条是低压电路，它提供参考电压，并反馈照明设备调光级别的信号，LED驱动模块上加上恒定电源，并且有专门ಌ的控制线路，故0/1-10V调光器同样可以支持大量的LED照明灯。

DALI调光　　

DALI标准已经定义了一个DALI网络，包括最大的64个单元(可独立地址)，16ౠ个组及16个场景。DALI总线上的不同照明单元可以灵活分组，🏅实现不同场景控制和管理。

（前几期已经详细介绍过，点击回顾：DALI调光知识）

DMX512调光　

　

DMX512是一种🍨数字调光协议，它将光级别从0到100％分为256级。控制系统能够实现R,G,B 各256级灰度。它的输出的信号传输方式为：RS485差分信号传输，有效的保证了其信号的可靠性。

2、几种调光方式的比较

1、前沿调光

优势：调节精度高、体积小、重量轻、容易远距离操纵等优点，占市场主导地位。

缺点：前切调光器容易产生较大噪音，在要求高的场合不推荐使用这个调光方式。

2、后沿调光

优势：没有最低负荷要求，从而可以在单个照明设备或非常小的负荷上实现更好的性能。

缺点：成本偏高，调光电路相对复杂、不容易做稳定等特点。

3、0/1-10v调光

优势：应用简单，兼容性好，精度高，调光效果好。

缺点：需要增加额外控制线路和控制器。

4、DALI调光

优势：调光精确平滑，单灯控制更灵活，双向通讯，抗干扰能力强，故障反馈。

缺点：需要增加额外控制线路和控制器。

5、DMX512调光

优势：强大的控制功能给建筑照明，夜景灯光照明，演播室和综艺舞台带来丰富的灯光效果。

ꦇ 缺点：需要特别的接线布局和类型，并需要一定的编程，以便设⛄置基本颜色和场景，这对后期维护的成本较大。

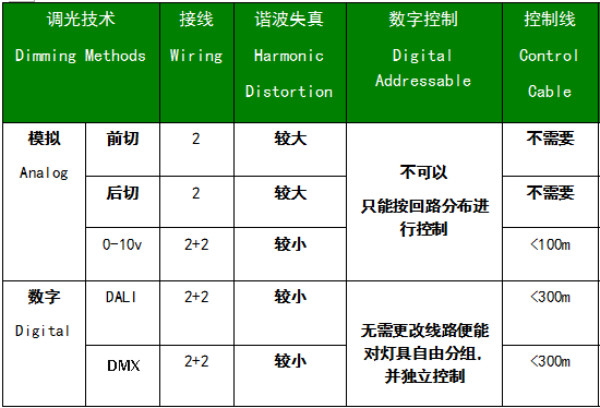

综合对比图：

总结：根据实际需求和预算选择合适的调光方式，如没有明确要求的可与云顶国际技术人员沟通。

3、应用和接线

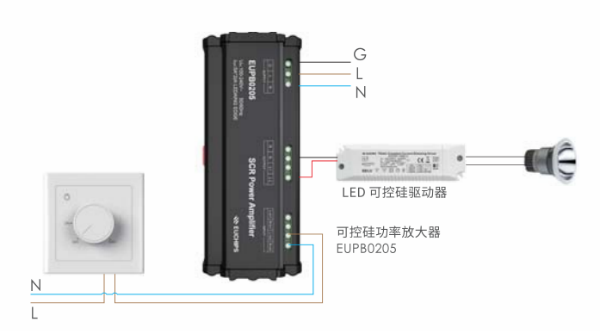

前沿切相调光

后沿切相调光

0/1-10v调光

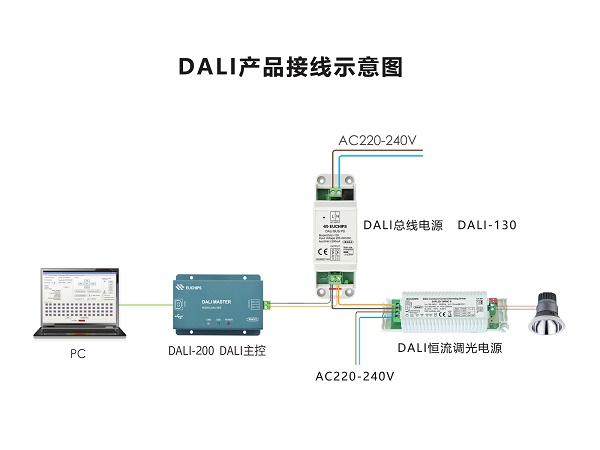

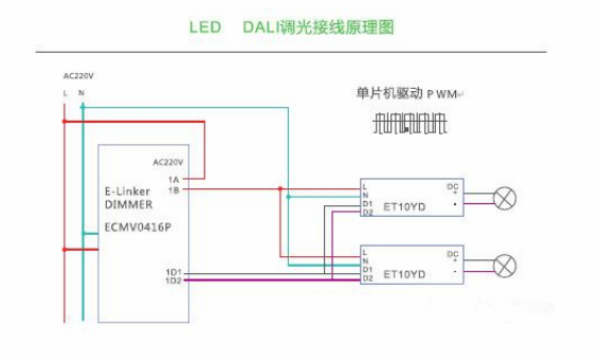

DALI调光

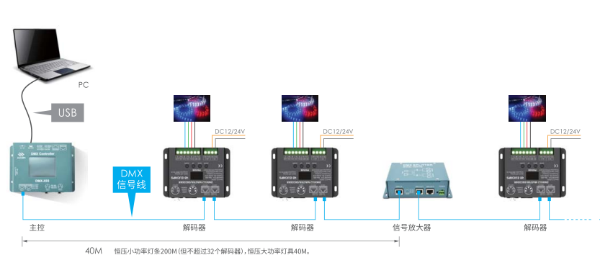

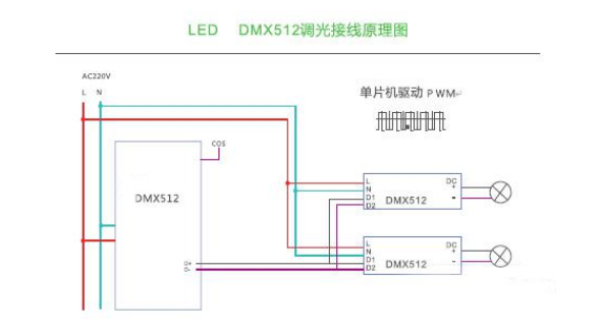

DMX512调光

4、常见问题解答

1、可控硅调光器的负载问题？

LED调光器的最大𝔉最小负载会因LED调光器和光源而异，需要考虑降额使用来适应有驱动器引起的尖峰，典型的降额百分比应为调光器最大额定负载的25%-30%。

2、0-10v信号的实际传输距离？

和信号线的路径，材质，电源信号电流，电源数量都相关。如1.5mm²的铜线，接云顶国际调光电源，传输距离500m，压降不超过0.1v。

3、DALI调试现场搜不到灯具地址？

检查信号线是否良好，确保系统电源数量不超过64，总线电源供电能力不足。

4、0-10v电源信号线反接，会不会损坏？

不会，电源会长亮或长灭，不受控。

5、DMX信号的实际传输距离？

💫 DMX信号的理想传输距离是200m，实际使用时由于信号受外界干扰很大，为保证信号稳定传输，一般建议四五十米左右增加一个信号放大器。
