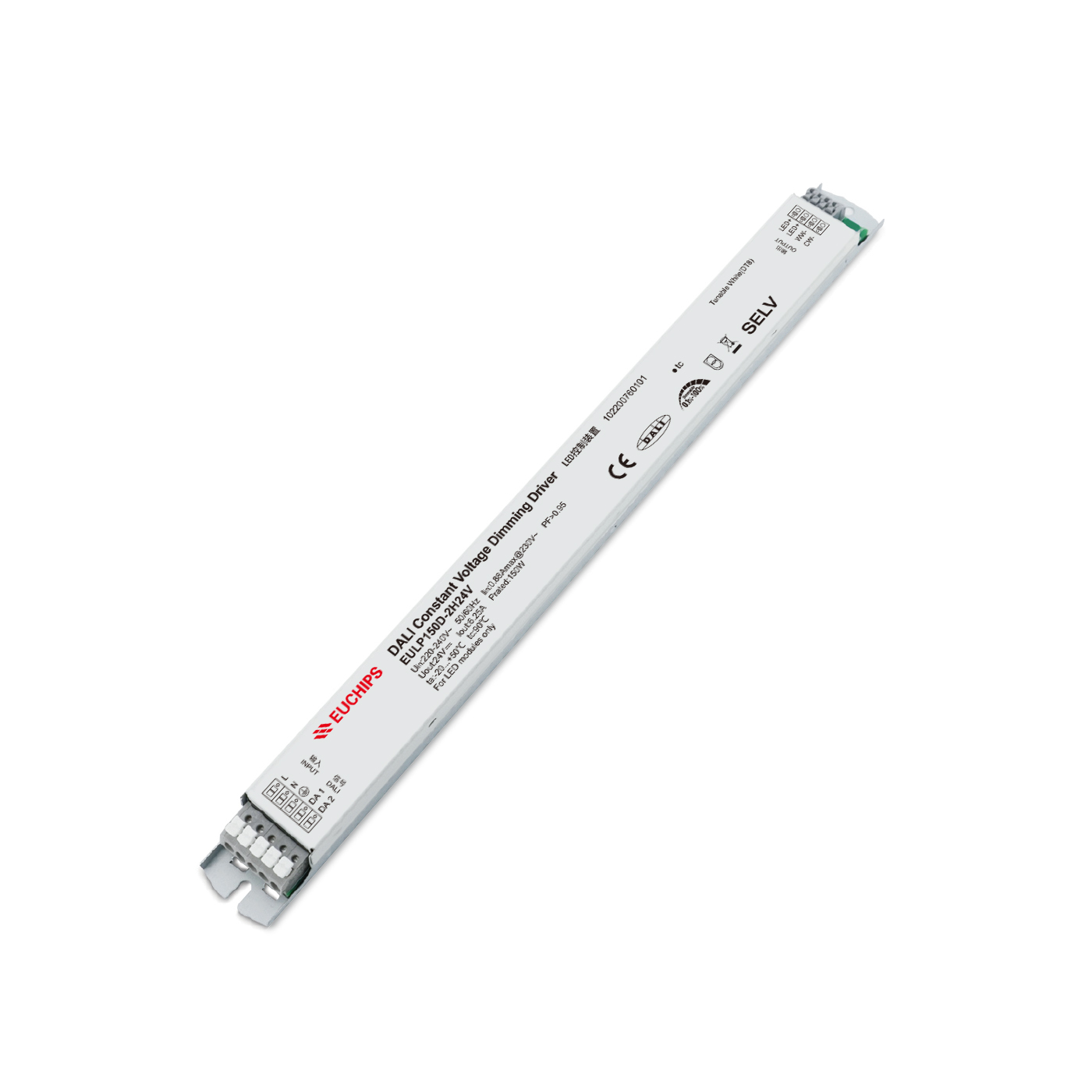

150W 24VDC 恒压DALI调光电源EULP150D-2H24V
输入电压:220-240VAC
输出电流:6.25A
输出电压:24VDC
输出功率:150W
型号：EULP150D-2H24V
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
概述
EULP150D-2H24V是一款恒压模式输出L🐈ED驱动器。支持DALI标准 协议和调光调色。
产品特点
·2通道恒压输出，每路单独载6.25A；多路带载时，
负载累计不超过6.25A
·遵循DALI协议标准 IEC62386 DT8
·短路保护，过载保护
·调光曲线平滑，无闪烁
·IP20，适用于室内LED灯具
技术参数
|
型号 |
EULP150D-2H24V |
|
|
输入 |
电压 |
220VAC-240VAC |
|
频率 |
50/60Hz |
|
|
效率 |
≥91%@230VAC,满载 |
|
|
功率因素 |
≥0.95@230VAC, 满载 |
|
|
电流 |
0.88Amax@230VAC |
|
|
THD
|
<10%@230VAC, 满载 |
|
|
浪涌电流 |
Cold start,40A@230VAC 100us |
|
|
待机功耗 |
≤0.5W |
|
|
空载功耗 |
≤0.5W |
|
|
启动延时
|
≤0.75s, at230Vac (当灯光开始照耀) |
|
|
输出 |
电流/电压/功率 |
6.25A/24V/150W |
|
通道
|
2 |
|
|
纹波电压 |
＜3% |
|
|
空载电压 |
25.2VDC max |
|
|
功能 |
调光方式 |
DALI (Touch DIM) |
|
调光范围 |
0.5%-100% |
|
|
色温值 |
2700K-6500K |
|
|
调光曲线 |
对数 |
|
|
频闪 |
无频闪 |
|
|
保护 |
过载 |
无输出，排除故障输出正常 |
|
过压 |
无输出，排除故障输出正常
|
|
|
短路 |
短路无输出，排除故障输出正常 |
|
|
安全 &电磁兼容 |
雷击浪涌 |
L-N 1000VAC |
|
耐压 |
I/P-O/P:3000Vac/1min/<5mA , O-signal:1500Vac/1min/<5mA |
|
|
安全标准
|
IEC/EN62384, IEC/EN61347-1, IEC/EN61347-2-13, GB19510.1, GB19510.14 |
|
|
电磁兼容 |
EN61000-4-2, 3, 4, 5, 6, 8, 11; EN55015, EN61000-3-2; GB17626.3, 4, 5, 6, 8, 11; GB17743 GB17625.1, 2 |
|
|
绝缘阻抗
|
5MΩ
|
|
|
其它 |
工作温度 |
-20℃~50℃ |
|
tc |
90℃ |
|
|
储存温度、湿度 |
-40℃~85℃, 20-90%RH
|
|
|
质保 |
5年 |
|
|
防水等级 |
IP20 |
|
|
材质 |
金属 |
|
|
开关周期 |
＞25,000次 |
|
|
尺寸 |
360*30*21mm（长*宽*高）
|
|
|
包装信息 |
净重: 280g±5%/PCS; 50PCS/Carton; 14.5kg±5%/箱; 外箱尺寸:370*326*127cm(长*宽*高) |
|
Touch DIM使用说明
a）长按touch DIM 8s以上，切换为touch DIM模式。
b）短按(< 0.5 s)控制灯具开关。
c）长按Touch DI🐻M 开关 (>0.5秒) 进行灯具的亮度调节，光是调亮还是调暗，随着每次按压的开关变化而变换。
d）双击Touch DIM 开关（<0.3秒），连接的所有灯具将达到最亮状态。
e）亮度调节范围为5%-100%。
f）连续点击三次Touch DIM开关，进入色温调节模式，长按调节色温，其它任意操作降退出色温模🅘式。
g）具有断电记忆功能，重新上电将恢复到上一次断电的状态。
-
