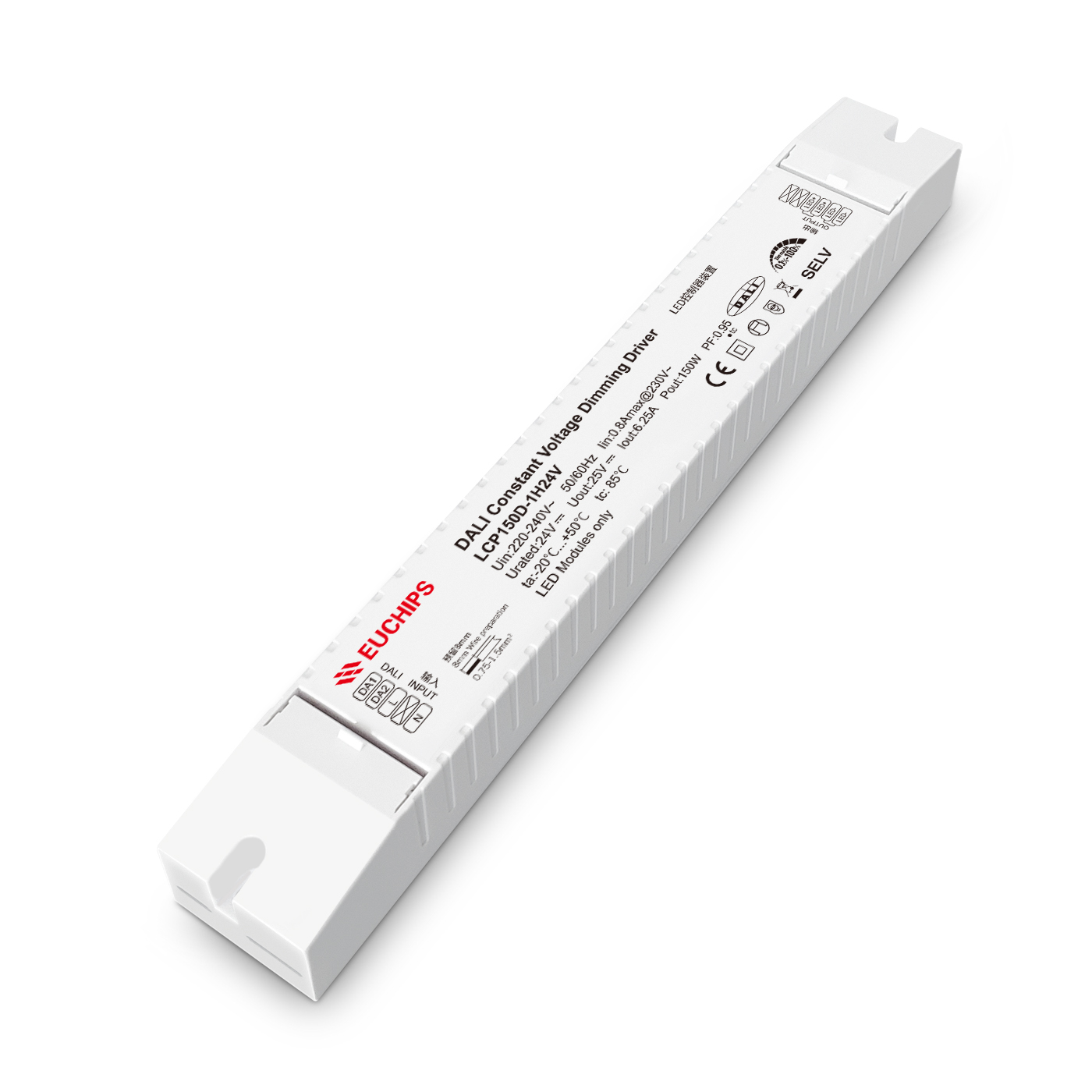

150W 24VDC 恒压DALI调光电源LCP150D-1H24V
输入电压:220-240VAC
输出电流:6.25*1CH
输出电压:24VDC
输出功率:150W
毛重(g):340
尺寸(mm):295*40*32
产品型号：LCP150D-1H24V
- 产品详细
- 需求订购
- 规格书下载
- 认证下载
LCP150D-1H24V是一款恒压输出的LED调光驱动器。这款驱动器符合DALI标准协议IEC62386。支持DALI、Touch DIM调光方式。
产品特点
●单通道恒压直流24V输出，最大输出电流6.25A
●遵循DALI标准协议IEC62386
●宽电压输入范围220VAC ~ 240VAC
●保护功能: 短路保护，过载保护，过压保护
●防水等级IP 20
●适合于室内LED灯具
技术参数
|
产品型号 |
LCP150D-1H24V |
|
|
输出 |
DC电压 |
DC 24V |
|
电流 |
6.25A Max |
|
|
输出功率 |
150W |
|
|
电流精度 |
±3% |
|
|
电压公差 |
±5% |
|
|
输入 |
电压范围 |
220VAC – 240VAC |
|
频率范围 |
50/60Hz |
|
|
功率因数(典型) |
≧0.95 |
|
|
效率(典型) |
92% |
|
|
电流(典型) |
0.8Amax@230VAC |
|
|
漏电流 |
<0.5mA/230VAC |
|
|
冲击电流(典型) |
50A at 230VAC |
|
|
保护 |
短路保护 |
无输出，排除故障后自恢复 |
|
过载保护 |
无输出，排除故障后自恢复 |
|
|
功能 |
调光方式 |
DALI 调光 / Touch 调光 |
|
其他 |
产品尺寸 |
295*40*32mm（长*宽*高） |
|
毛重 |
340克 |
|
|
包装 |
434*302*174mm |
|
|
工作温度 |
-20℃ ~ 50℃ |
|
Touch DIM使用说明
a）长按touch DIM 8s以上，切换为touch DIM模式。
b）短按(< 0.5 s)控制灯具开关。
c）长按Tou🥂ch DIM 开关 (>0.5秒) 进行灯具的亮度♔调节，光是调亮还是调暗，随着每次按压的开关变化而变换。
d）双击Touch DIM 开关（<0.3秒），连接的所有灯具将达到最亮状态。
e）亮度调节范围为5%-100%。
f）连续点击三次Touch DIM开关，进入色温调节模式，长按调节色温，其它任意操作降退出色温模🧸式。
g）具有断电记忆功能，重新上电将恢复到上一次断电的状态。
-
