首页 > 产品展示 > EU-BUS系统 > 网关_接口 > RS485网桥 网络通信连接器-EUB01

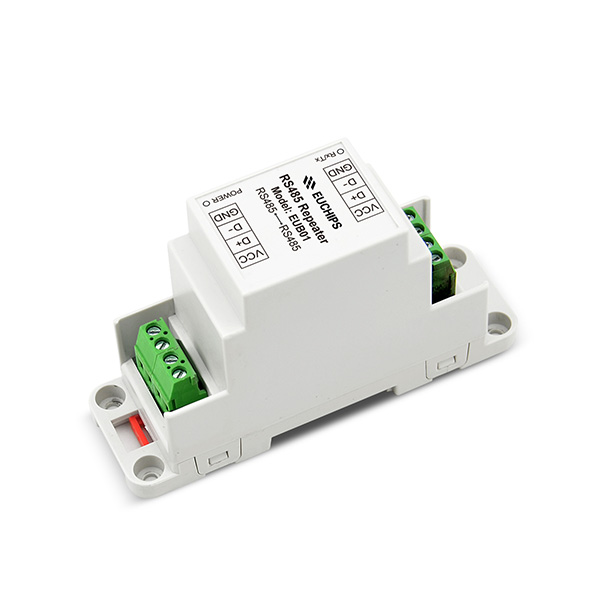

RS485网桥 网络通信连接器-EUB01

供电电源:12VDC 10mA,由控制器的信号端口供电
推荐导线:2*1mm2(18AWG)屏蔽双绞线
控制口: 2*RS485串口
符合标准:CE
外观尺寸:112*35*67mm
净重量:68g
产品型号:EUB01

加入询价篮
  • 产品详细
  • 需求订购
  • 规格书下载
  • 认证下载

RS485 网桥-EUB01产品详情

概述

EUB01是EU-BUS RS485 网络中一个灵活的网络通信连接器——网桥。具有光隔的2个RS485 端口使得EU-BUS可以实现大项目中的子干网和主干网拓扑结构。通过EUB01不仅可以延长通信距离,实现灵活便捷的总线组网,而且可以隔离将各子干网的电气故障。

总线传输距离的延长,或者总线中的串口设备的增多,会使得串口信号不断的衰减,最后可能导致总线信号不稳定甚至不能使用,EUB01网桥可以对已有的总线信号进行增强和放大,增加总线网络中串口设备的数目。EUB01的串꧂口数据采用半双工传输,传输距离一般为1200米。


技术参数

供电电源
12VDC 10mA,由控制
器的信号端口供电

推荐导线
2*1mm2(18AWG)屏蔽双绞线
控制口
2*RS485串口
工作环境
0-50℃
串口隔离电压
3.75KV RMS 光隔离
符合标准
CE
电源指示
LED灯常亮
外观尺寸
112*35*67(H) mm
通信显示
LED灯闪烁
净重量
68g
波特率
9600
