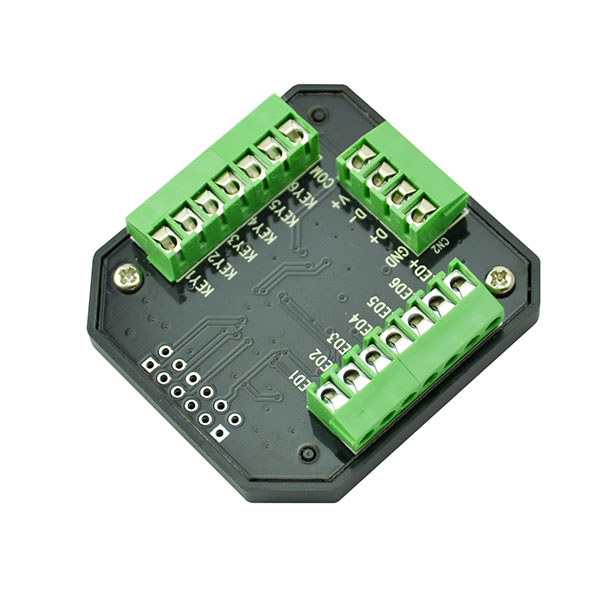

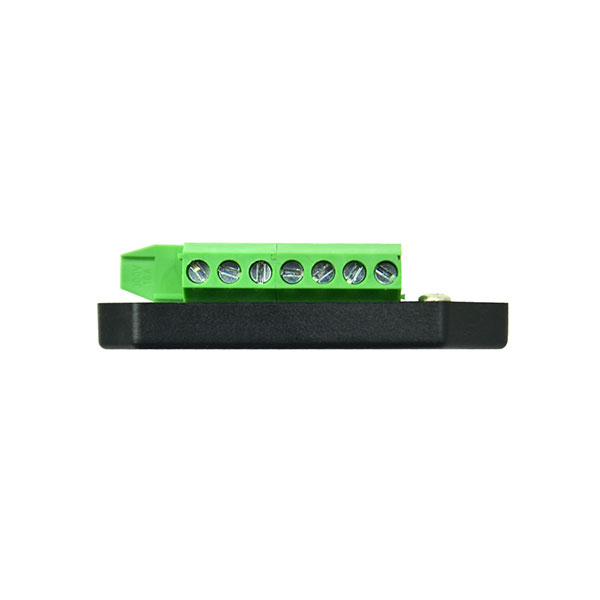

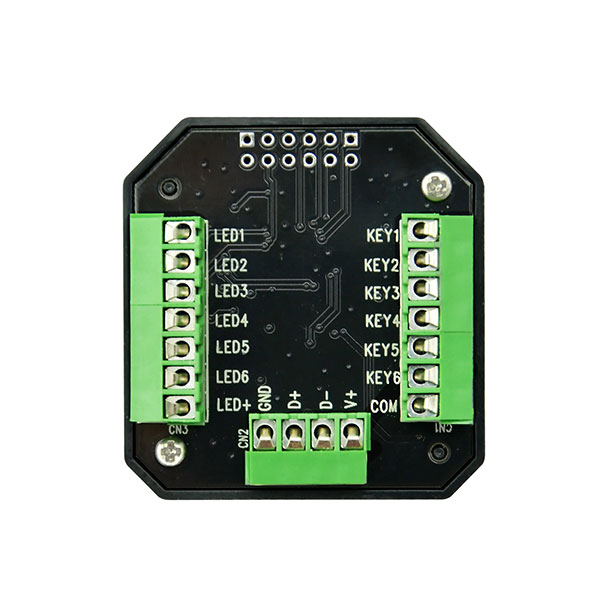

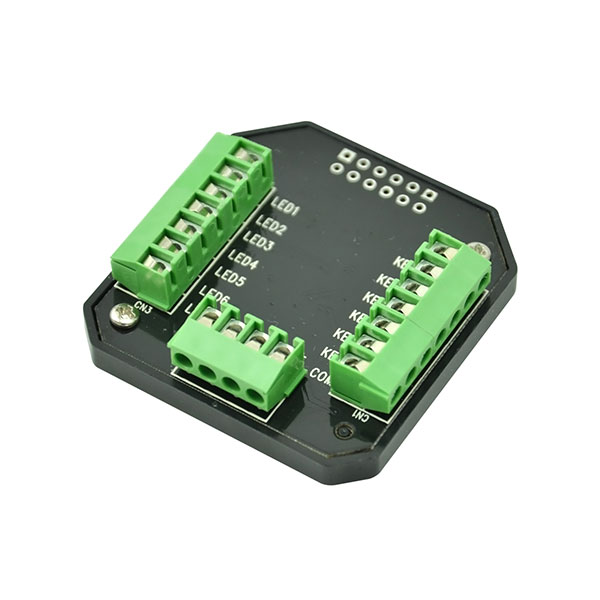

可编程触点接入模块-EUK06

输入电压:EU-BUS系统供电
通讯协议:EU-BUS
外接干触点信号:最大6个
外接背光灯数:最大6个(共阳极输出)
设备尺寸:44*46*14mm(长*宽*高)
包装尺寸:53*53*21mm(长*宽*高)
毛重量:20g
工作温度:-20℃ ~+50℃
产品型号:EUK06

加入询价篮
  • 产品详细
  • 需求订购
  • 规格书下载
  • 认证下载

可编程触点接入模块-EUK06产品详情

产品特点

● 支持我公司自主研发的EU-BUS协议
● 可外接六路干触点信号
● 可外接6个LED灯以作为按键的背光指示灯
● 可以方便灵活的编辑各个接入口的功能
● 总线供电,不需外加电源
● 体积小巧,便于安装到电气盒内


产品参数

名称
参数
输入电压
EU-BUS系统供电
通讯协议
EU-BUS
外接干触点信号
最大6个
外接背光灯数
最大6个(共阳极输出)
设备尺寸
44*46*14mm(长*宽*高)
包装尺寸
53*53*21mm(长*宽*高)
毛重量
20g
工作温度
-20℃ ~+50℃

产品功能简介
EUK06主要用于面板、机械按键、触点等♓接入EU-BUS系统,通😼过EUK06可以方便灵活地组合不同的控制端接入EU-BUS系统,并且具有二次编程功能,用户可以在EUCHIPS9上位机软件上自定义各个接入口的功能,以实现不同的用户需求。

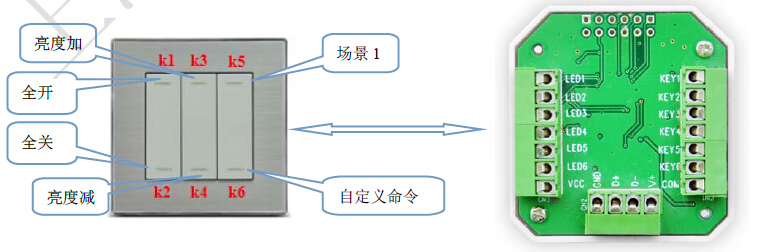

例如,云顶国际可以编辑下图中定义的面板功能


EUK06外接一个6键复位面板,并且每个按键均带一个LED灯,当按下按键执行命令时,若LED亮,则认为本次操作有效,反之,则无效。云顶国际可以通过软件编辑面板:
按下“K1”打开接入系统的所有灯具
按下“K2”关闭接入系统的所有灯具
按下“K3”灯具亮度增加
按下“K4”灯具亮度减小
按下“K5”触发“场景1”
按下“K6”触发用户自己定义的功能
云顶国际也可以编辑为:
按下“K1”打开组1的灯具
按下“K2”打开组2的灯具
按下“K3”组1亮度增加,按键释放后停在当前亮度
按下“K4”组1亮度减小,按键释放后停在当前亮度
按下“K5”触发区域1中的组1
按下“K6”触发区域2中的组1
♎ 该接入模块组合成的面板,不仅可以灵活编辑和修改各个按键的功能,还能在EU-BUS系统中实现跨区域控制以及跨区域联动。能有效地满足用户在酒店、别墅、学校、会议室等场所的功能需求。
