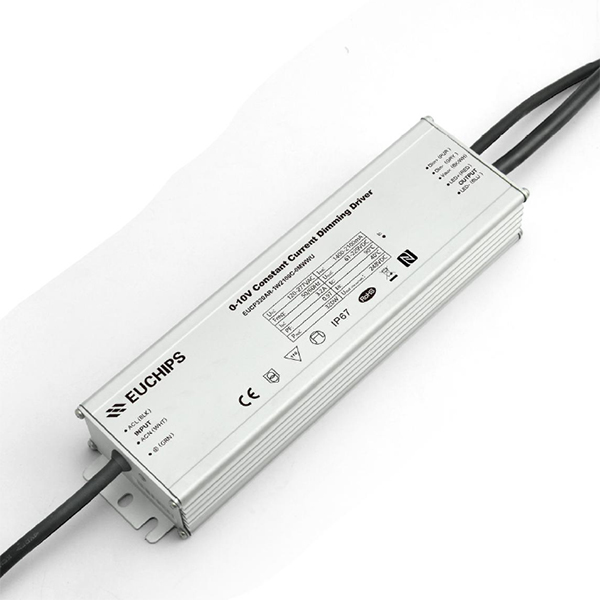

320W 1050-4200mA LED恒流调光电源

输入电压:100-277VAC
输出电流:1050-4200mA
输出电压:46-305VDC
输出功率:320W
调光方式:0-10V/PWM/Time/DALI
功率因数:>0.9
THD:<15%
保护:输入欠压/输入过压/输出过压/短路/过温保护
保修:7年
产☂品型号:EUCP320XY-1WxxxxC-0MWWZ 🌸

加入询价篮
  • 产品详细
  • 需求订购
  • 下载中心

320W 1050-4200mA恒流调光电源 防水电源产品详情

概述

EUCP320XY-1WxxxxC-0MWWZ系列电源是恒流输出的led户外电源,抗浪涌等级高,防护等级为IP67,适用于户外,用户可根据自己的需求选择相应的型号,并且可♉以通过NFC调节输出的电流值。


产品特征

● 电源电压: 100-277VAC 或 141-391VDC
● 10kV浪涌等级
● 100,000小时的寿命@ Tc=75C
● 7 年保修 @ Tc<=80C
● AirsetTM NFC编程
● 电流输出精度+/-2% (可编程模型)
● 0-10V/PWM/DALI 可调光(取决于型号)
● 调灭后待机功耗0.5W(取决于型号)
● 电源控制器与风扇的辅助电源为12V 300mA (取决于型号)
● 输入过压保护(可选择)
● 安全依据EN 61347-1, 61347-2-3,61347-2-13, 62384
● 应用 :LED灯带、景观灯、工矿灯、路灯、泛光灯



型号清单

型号

输入电压范围

输出功率

输出电压

全功率下可设定的最小电流值

全功率下可设定的最大电流值

认证

EUCP240XY-1W1400C-0MWWZ

100-277VAC

320W

137-305VDC

1050mA

1400mA

UL/FCC/CB/ENEC/CCC

EUCP240XY-1W2100C-0MWWZ 100-277VAC 320W 91-229VDC 1400mA 2100mA UL/FCC/CB/ENEC/CCC

EUCP240XY-1W4200C-0MWWZ

100-277VAC

320W

46-114VDC

2800mA

4200mA

UL/FCC/CB/ENEC/CCC


XY=

调光方式

可编程

12V辅助电源

关灭功能



Z=



NN



U

UL 线材带接地线

EN

0-10V



S

VDE 线材/Class I

FR

Time







ER

0-10V/PWM/Time







DR

DALI








产品参数

型号

EUCP320XY-1WxxxxC-0MWWZ

输出

通道

1

电流精度

±5%Io

纹波电流

Ip-p:5%Io max

输出超调

10% Io max & LED负载

输入

电压

100VAC – 277VAC

频率

50/60Hz

电流

2.9Amax@120VAC & 满载,
1.5Amax@220VAC & 满载

浪涌电流

65A峰值, 持续1.2ms, <0.25A2s@230VAC, 冷启动
70A峰值, 持续1.3ms, <0. 5A2s@277VAC, 冷启动

功率因数

>0.9@60-100%负载,参考功率因数与负载曲线

THD

<15%@60-100%负载,参考THD与负载曲线

漏电流

1mA max @277VAC 60Hz, UL8750,
0.75mAmax @220VAC 50Hz, IEC61347-1

保护

输入欠压

关闭输出,电压恢复正常后自动重启

输入过压

*可选择: 关机@320VAC

输出过压

120% Vomax, typ.

短路

故障移除后自恢复

过温

当 Tc≧110±10℃时输出电流减小; 当 Tc≦70±10℃时♍自动恢复

其他

开机时间

1.2s max.

浪涌保护

L-N:6kV, ℱ L,N-G:10kV, IEC 61000-4-5

辅助电源 (Vaux)

12V+/-5%, 300mA max

工作温度

-40℃~+90℃;10%RH~100%RH

存储温度

-40℃~+85℃; 5%RH~100%RH

MTBF

≥320,000 hours, 75℃外壳温度 (MIL-HওDBK-217F)

使用寿命

≥100,000 hours, 75℃外壳温度꧃参考使用寿命与Tc 曲线

外壳温度

90℃ max, 标签上的Tc点

尺寸

8.82x3.54x1.6😼3 inch (本体), 9.88x3.54x1.63 inch (含堵头)

224x90x41.5 𝐆 mm (本体), 251.0x90x41.5 mm ⭕(含堵头)

净重

1600g

包装

12个/箱/19kg, 500x370x335mm


注:

*除非特别注明,所有的测试结果均在 220VAC,25 ℃室温下测得。

*可选择标记项目,获取详细功能请联系销售人员



调光

参数

最小值

标准值

最大值

Vdim 拉电流

200uA

300uA

450uA

Vdim 允许输入电压

-20 V


20 V

0-10V 调光范围

10% (Vdim=1V)

线性

100%  (Vdim=9~10V)

PWM 调光范围

10% (Duty=10%)

线性

100% (Duty=90-100%)

调灭临界值



0.5V or 5%

0.6V or 6%

起亮临界值

0.6V or 6%

0.7V or 7%



高脉宽

3V



10V

低脉宽

0V



0.6V

PWM 频率

300Hz



2kHz

外部PWM 控制器灌电流能力

300uA




DA1,DA2 高水平

9.5

16

22.5

DA1,DA2 低水平

-6.5

0

6.5

DA1,DA2 电流

0



2mA
