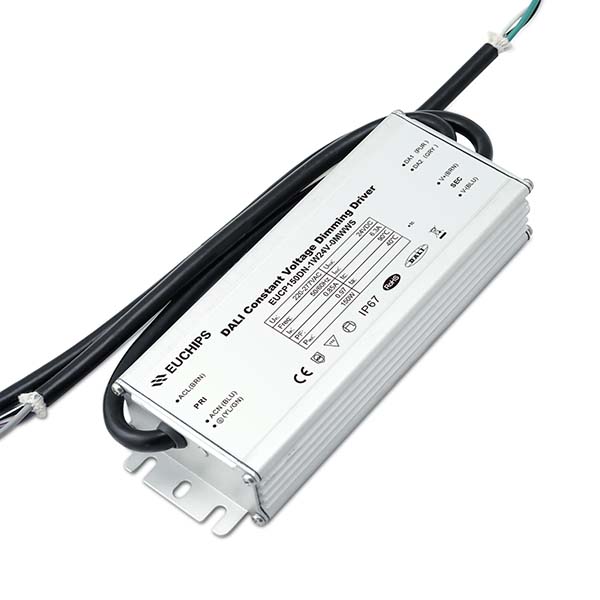

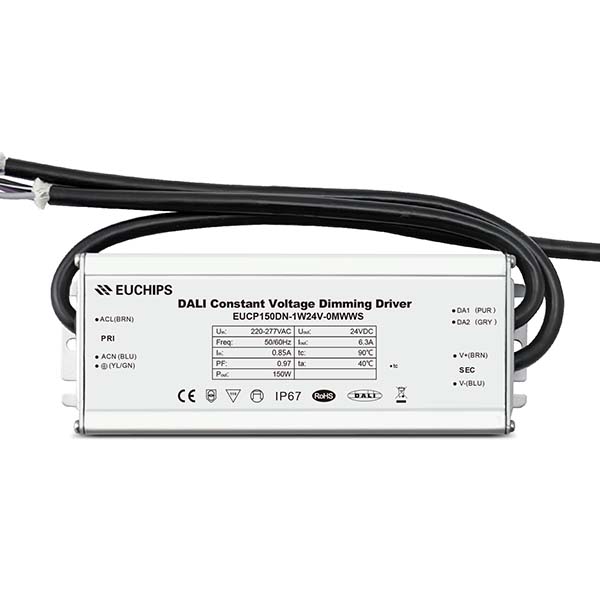

150W 24/36/48V LED恒压调光电源

输入电压:100-277VAC
输出电流最大值:3.2-6.25A
输出电压:24/36/48VDC
输出功率:150W
调光方式:0-10V/DALI
功率因数:>0.9
THD:<15%
保护:输入欠压/输入过压/输出过流/短路/过温保护
保修:7年
产品型号:EUCP150XY-1WxxV-0MWWZ 👍

加入询价篮
  • 产品详细
  • 需求订购
  • 下载中心

概述
EUCP150XY-1WxxV-0MWWZ系列是恒压模式输出的LED户外调光电源,抗浪涌等级高,防水等级为IP67,适用于户💮外。用户可根据调光方式和市场需求选择相应的型号。ᩚᩚᩚᩚᩚᩚ⁤⁤⁤⁤ᩚ⁤⁤⁤⁤ᩚ⁤⁤⁤⁤ᩚ𒀱ᩚᩚᩚ


产品特性

● 电源电压: 100-277VAC 或 141-391VDC
● 10kV浪涌等级
● PWM 输出频率 >1kHz
● 100,000小时的寿命@ Tc=75C
● 电流输出精度+/-2% (可编程模型)
● 0-10V/PWM/DALI 可调光
● 调光最小输出2%
● 调灭后待机功耗0.5W
● 电源控制器与风扇的辅助电源为12V 300mA (可选择)
●输入过压 (可选择)
●安全依据EN 61347-1, 61347-2-3,61347-2-13, 62384
●应用 :LED灯带、景观灯、工矿灯、路灯、泛光灯


型号清单


型号

输入电压范围

输出功率

输出电压

输出电流最小值

输出电流最大值

认证

EUCP150XY-1W24V-0MWWZ

100-277VAC

150 W

24V

0

6.25A

UL/FCC/CCC/CB/ENEC

EUCP150XY-1W36V-0MWWZ

100-277VAC

150 W

36V

0

4.2A

UL/FCC/CCC/CB/ENEC

EUCP150XY-1W48V-0MWWZ

100-277VAC

150 W

48V

0

3.2A

UL/FCC/CCC/CB/ENEC



XY=

调光方式

可编程

12V辅助电源

关灭功能



Z=



NN



U

p 线材带接地线

AN

0-10V



S

VDE 线材/ClassI

EN

0-10V





DN

DALI








技术参数


型号

EUCP150XY-1WxxV-0MWWZ

输出

通道

1

电压精度

±3%Vo

输出超调

10% Vo, max.

输入

电压

100VAC – 277VAC

频率

50/60Hz

电流

1.4Amax@120VAC & 满载,
0.75Amax@220VAC & 满载

浪涌电流

65A 峰值,持续1.2ms, <0.25A2s@230VAC, 冷启动
70A 峰值, 持续🐼1.3ms , <0. 5A2s@277VAC, 冷启动

功率因数

>0.9@60-100%负载, 参考 功率因数 vs.负载曲线 𓄧

THD

<15%@60-100%负载, 参考THD vs. 曲线

漏电流

1mA max @277VAC 60Hz, p8750,
0.75mAmax @240VAC 50Hz, IEC61347-1

保护

输入欠压

关闭输出,电压恢复正常后自动重启

输入过压

*可选择: 关机@320VAC

输出过流

120% Io, typ.

短路

故障移除后自恢复

过温

 当Tc≧105±10℃时,输出电流🤪减小; 当 Tc≦70±10℃时,自动恢复

其他

开机时间

1.2s max.

浪涌保护

L-N:6kV, L,N-G:10kV, IEC 61000-4-5

工作温度

-40℃~+90℃;10%RH~100%RH

存储温度

-40℃~+85℃; 5%RH~100%RH

MTBF

≥320,000 hours, 75℃ 外壳温度 (🌠MIL-HDBK-217F)

使用寿命

≥100,000 hours, 75℃外壳温度

外壳温度

90℃ max, 标签上的Tc点

尺寸

6.34x2.66x1.32 inch (本体🦋), 7.40x2.66x1.32 inch (包括包装盒)

161.0x67.5x33.5 mm (本体), 188.0൲x67.5x33.5 mm (包括包装盒)

净重

800g

包装

20个/箱/17kg, 500x320x315mm


注:

*除非特别注明,所有的测试结果均在 220VAC,25 ℃室温下测得。

*可选择标记项目,获取详细功能请联系销售人员



调光


参数

最小值

标准值

最大值

Vdim拉电流

200uA

300uA

450uA

Vdim允许输入电压

-20 V


20 V

0-10V 调光范围

2% (Vdim=1V)

Linear

100%  (Vdim=9~10V)

PWM 调光范围

2% (Duty=10%)

Linear

100% (Duty=90-100%)

调灭临界值



0.5V or 5%

0.6V or 6%

起亮临界值

0.6V or 6%

0.7V or 7%



高脉宽

3V



10V

低脉宽

0V



0.6V

PWM 频率

300Hz



2kHz

外部PWM 控制器灌电流能力

300uA




DA1,DA2 高电平

9.5

16

22.5

DA1,DA2 低电平

-6.5

0

6.5

DA1,DA2 电流

0



2mA
