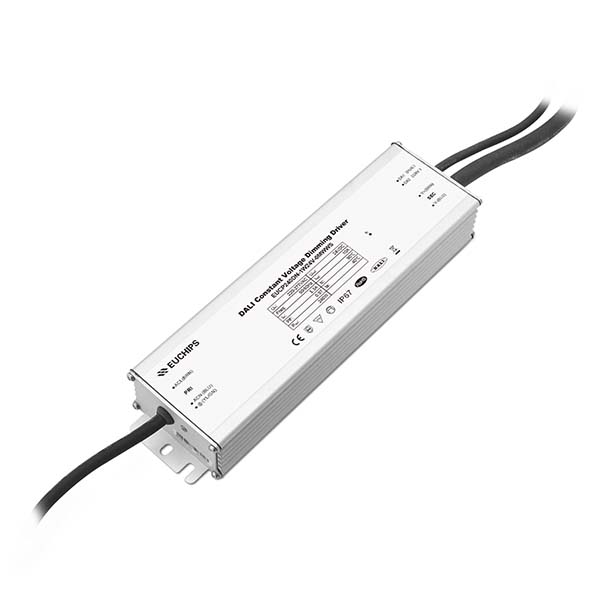

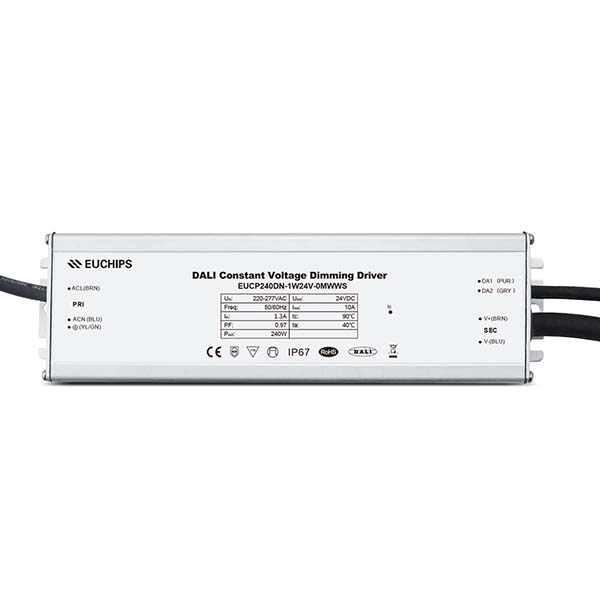

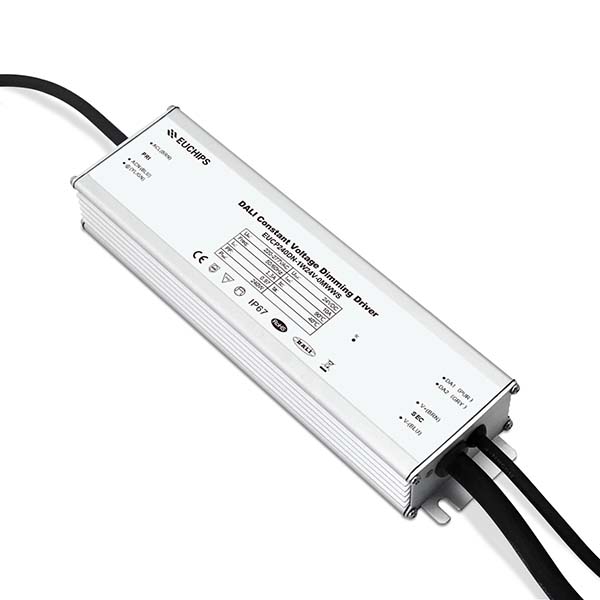

240W 24V/48V 户外防水LED电源
输入电压：100-277VAC
输出电流最大值：5-10A
输出电压：24/48VDC
输出功率：240W
调光方式：0-10V/DALI
功率因数：>0.9
THD：<15%
保护：输入欠压/输入过压/输出过流/短路/过温保护
保修：7年
产品型号：EUCP240XY-1WxxV-0MWWZ
𝓀
- 产品详细
- 需求订购
- 下载中心
240W 24V/48V 户外防水LED电源产品详情
概述
EUCP240XY-1WxxV-0MWWZ 系列是恒压模式输出240W 24V/48V 户外防水LED电源，抗浪涌等级高，防护等级为IP67，适用于户外。用户可根据调光方式和市场需求选择相应的型号。
产品特性
●电源电压: 100-277VAC 或 141-391VDC
●10kV浪涌等级
●PWM 输出频率>1kHz
●100,000小时的使用寿命 @ Tc=75C
●7 年保修 @ Tc<=80C
●0-10V/PWM/DALI可调光 (可选择)
●调光最小输出2%
●调灭后待机功耗0.5W
●电源控制器与风扇的辅助电源为12V 300mA （取决于型号）
●输入过压保护(可选择)
●安全依据 EN 61347-1, 61347-2-3,61347-2-13, 62384
●应用 :LED灯带、景观灯、工矿灯、路灯、泛光灯
型号清单
|
型号 |
输入电压范围 |
输出功率 |
输出电压 |
输出电流最小值 |
输出电流最大值 |
认证 |
|
EUCP240XY-1W24V-0MWWZ |
100-277VAC |
240 W |
24V |
0 |
10A |
UL/FCC/CB/ENEC/CCC |
|
EUCP240XY-1W48V-0MWWZ |
100-277VAC |
240 W |
48V |
0 |
5A |
UL/FCC/CB/ENEC/CCC |
|
XY= |
调光方式 |
可编程 |
12V辅助电源 |
关灭功能 |
|
Z= |
|
|
NN |
— |
— |
— |
— |
|
U |
p 线材带接地线 |
|
AN |
0-10V |
— |
— |
√ |
|
S |
VDE 线材/Class I |
|
EN |
0-10V |
— |
√ |
√ |
|
|
|
|
DN |
DALI |
— |
√ |
√ |
|
|
|
技术参数
|
型号 |
EUCP240XY-1WxxV-0MWWZ |
|
|
输出 |
通道 |
1 |
|
电压精度 |
±3% |
|
|
输出超调 |
10% Vo, max. |
|
|
输入 |
电压 |
100VAC – 277VAC |
|
频率 |
50/60Hz |
|
|
电流 |
2.2Amax@120VAC & 满载, |
|
|
浪涌电流 |
65A峰值,持续1.2ms , <0.25A2s@230VAC, 冷启动 |
|
|
效率 |
＞90%@230VAC,满载 |
|
|
PF功率因数 |
>0.9@60-100%负载, 参考功率因数 📖 vs.负载曲线 |
|
|
THD |
<15%@60-100𓆉%负载, 参考 THD vs. 负载曲线 |
|
|
漏电流 |
1mA max @277VAC 60Hz, p8750, |
|
|
保护 |
输入欠压 |
关闭输出，电压恢复正常后自动重启 |
|
输入过压 |
*可选择: 关机@320VAC |
|
|
输出过流 |
120% Io, typ. |
|
|
短路 |
故障移除后自恢复 |
|
|
过温 |
当Tc≧105±10℃时，输出🍰电流减小; 当 Tc≦70±10℃时，自动恢复 |
|
|
其他 |
开机时间 |
1.2s max. |
|
浪涌保护 |
L-N：6kV, L,N-G:10kV, IEC 61000-4-5 |
|
|
工作温度 |
-40℃～+90℃；10%RH～100%RH ⭕ (获🐻取更多详情请看降额曲线） |
|
|
存储温度 |
-40℃～+85℃； 5%RH～100%RH |
|
|
MTBF |
♈ ≥280,000 hours, 75℃ 外壳温度 (MIL-HDBK-217F) |
|
|
使用寿命 |
≥100,000 hours, 75℃ 外壳温度 |
|
|
外壳温度 |
90℃ max, 标签上的Tc点 |
|
|
尺寸 |
8.63💖x2.66x1.32 inch (本体), 9.48x2.66x1.32 inch (包括包装盒) |
|
|
🐻 220.0x67.5x33.5 mm (本体), 241.0x67.5x33.5 mm (包括包装盒) |
||
|
净重 |
1200g |
|
|
包装 |
12个/箱/16.5kg, 500x370x335mm |
|
注:
*除非特别注明，所有的测试结果均在 220VAC，25 ℃室温下测得。
*可选择标记项目，获取详细功能请联系销售人员
调光
|
参数 |
最小值 |
标准值 |
最大值 |
|
Vdim 拉电流 |
200uA |
300uA |
450uA |
|
Vdim 允许输入电压 |
-20 V |
|
20 V |
|
0-10V 调高范围 |
2% (Vdim=1V) |
线性 |
100% (Vdim=9~10V) |
|
PWM调光范围 |
2% (Duty=10%) |
线性 |
100% (Duty=90-100%) |
|
调灭临界值 |
|
0.5V or 5% |
0.6V or 6% |
|
起亮临界值 |
0.6V or 6% |
0.7V or 7% |
|
|
高脉宽 |
3V |
|
10V |
|
低脉宽 |
0V |
|
0.6V |
|
PWM频率 |
300Hz |
|
2kHz |
|
外部PWM 控制器灌电流能力 |
300uA |
|
|
|
DA1,DA2 高电平 |
9.5 |
16 |
22.5 |
|
DA1,DA2 低电平 |
-6.5 |
0 |
6.5 |
|
DA1,DA2 电流 |
0 |
|
2mA |
-
0
