可控硅调光器是一种可控硅的整流元件，这种整流元件具有三个 PN结构，属于一种大功率的半导体元件。这种可控硅调光器主要是有两晶闸通过反向的方式连接而成。这种可控硅调光器的功能可以控制整个可控硅调光器的操作流程。有关于这种可控硅调光器的原理究竟是什么，接下来，文章将会为大家来做出全面的阐述，大家可以一起来关注了解下。

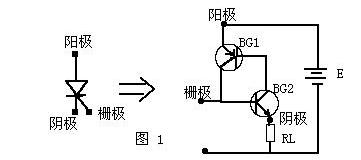

　　这种可控硅调光器可以用作无接触点的连接，并且将其迅速进行关闭，实现直流电变为交流电的完美逆变。另外，这种可控硅调光器还可以将一种频率的交流电变为另外一种频率的交流电。可控硅调光器从外表上来看，主要有三种构造形式，一种为螺旋式的构造方式，一种为平板式的构造方式，还有一种就是平底式的构造形式，在日常生活中，螺旋式的构造形式比较多。对于具体的可控硅调光器的工作原理情况，云顶国际可以通过下文来做一番了解。可以把阴极向上的第一第二第三层面看做是一个NPN型号的晶体导管，而二，三，四层就可以组合成为另外一只PNP型的晶体导管。当在阴极以及阳极之间，加上一个正向的E，在控制G以及阴极C之间的时候，输入进去一个正的出发信号，这个时候，BG2将会产生基极电流Ib2，经过放大之后，BG2将有一个放大了B2 倍的集电极电流IC2 。

　　接着，因为BG2集电极与BG1基极之间采用相连的方式进行连接，IC2又是BG1 的基极电流Ib1 。BG1又把Ib1(Ib2)放大了β1的集电极电流IC1送回BG2的基极放大。在经过如此循环放大的过程之后，直到BG1、BG2完全导通。而实际上这一过程是“一触即发”的，毕竟对于可控硅来说，触发信号加到控制极，可控硅立即导通。文明所知道的，导通的时间主要决定于可控硅的性能。因此，如果不将触发型号发射出去，当正向的阳极的电压超过一定的数值的时候，可控硅这个时候也会被接通，但是这个时候就已经属于非正常状态的工作方式了。当然，这也就是属于可控硅调光器的原理的具体内容了。
