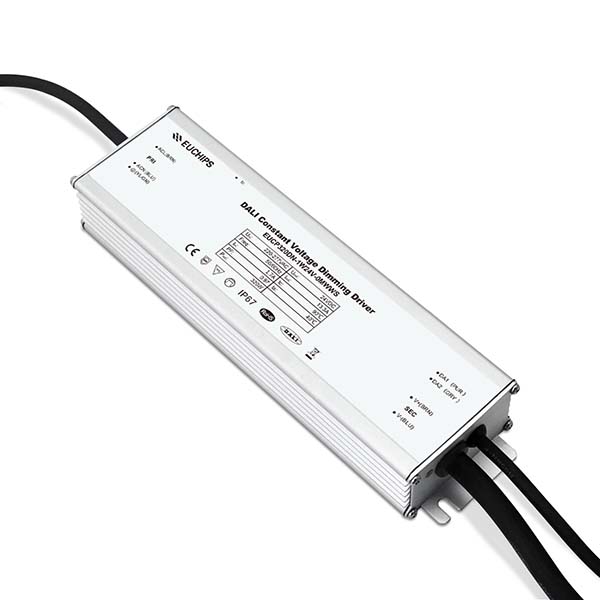

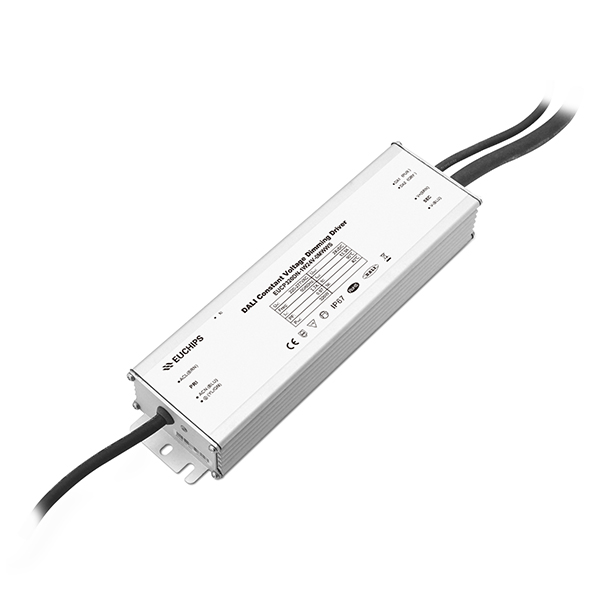

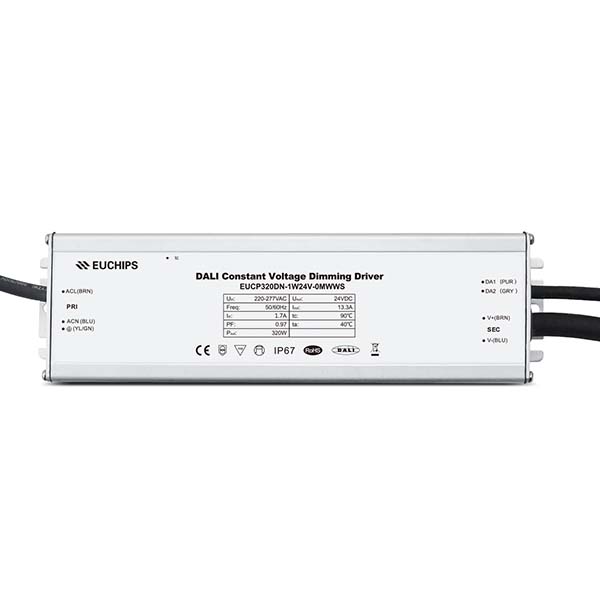

320W 24/36/48V 恒压IP67调光电源

输入电压:100-277VAC
输出电流最大值:6.7-13.3A
输出电压:24/36/48VDC
输出功率:320W
调光方式:0-10V/DALI
功率因数:>0.9
THD:<15%
保护:输入欠压/输入过压/输出过流/短路/过温保护
保修:7年
产品型号:EUCP320XY-1WxxV-0MWWZ ♛

加入询价篮
  • 产品详细
  • 需求订购
  • 下载中心

320W 24/36/28V 恒压IP67调光电源产品详情

概述
EUCP320XY-1WxxV-0MWWZ 系列是恒压模式输出的320W 24/36/48V 恒压IP67调光电源,抗浪涌等级高,防护等级为IP67,适用于户外。 用户可根据调光方式𝓰和市场需求选择相应的型号。


产品特性

● 电源电压: 100-277VAC 或 141-391VDC
● 10kV浪涌等级
● PWM 输出频率 >1kHz
● 100,000小时的寿命@ Tc=75C
● 7 年保修 @ Tc<=80C
● 0-10V/PWM/DALI 可调光(取决于型号)
● 调光最小输出2%
● 调灭后待机功耗0.5W(取决于型号)
● 电源控制器与风扇的辅助电源为12V 300mA (取决于型号)
● 输入过压保护(可选择)
● 安全依据EN 61347-1, 61347-2-3,61347-2-13, 62384
● 应用 :LED灯带、景观灯、工矿灯、路灯、泛光灯


型号清单


型号

输入电压范围

输出功率

输出电压

输出电流最小值

输出电流最大值

认证

EUCP320XY-1W24V-0MWWZ

100-277VAC

320 W

24V

0

13.3A

UL/FCC/CCC/CB/ENEC

EUCP320XY-1W36V-0MWWZ 100-277VAC 320 W 36V 0 8.9A UL/FCC/CCC/CB/ENEC

EUCP320XY-1W48V-0MWWZ

100-277VAC

320 W

48V

0

6.7A

UL/FCC/CCC/CB/ENEC



XY=

调光方式

可编程

12V辅助电源

关灭功能



Z=



NN



U

p 线材带接地线

AN

0-10V

N



S

VDE 线材/Class I

EN

0-10V

N







DN

DALI

N

-








技术参数


型号

EUCP320XY-1WxxV-0MWWZ

输出

通道

1

电压精度

±3%

输出超调

10% Vo, max.

输入

电压

100VAC – 277VAC

频率

50/60Hz

电流

2.9Amax@120VAC & 满载,
1.5Amax@220VAC & 满载

浪涌电流

65A 峰值, 持续1.2ms , <0.25A2s@230VAC, 冷启动
70A 峰值, 持续1.3ms , <0. 5A2s@277VAC,冷启动

效率

>90%@230VAC,满载

功率因数

>0.9@60-100%负载, 参考功率因数与负载曲线

THD

<15%@60-100%负载,参考THD 与负载曲线

漏电流

1mA max @277VAC 60Hz, p8750,
0.75mAmax @240VAC 50Hz, IEC61347-1

保护

输入欠压

关闭输出,电压恢复正常后自动重启

输入过压

*可选择: 关机@320VAC

输出过流

120% Io, typ.

短路

故障移除后自恢复

过温

🙈当Tc≧105±10℃时ඣ,输出电流减小; 当 Tc≦70±10℃时,自动恢复

其他

开机时间

1.2s max.

浪涌保护

L-N:6kV, L,N-G:10kV, IEC 61000-4-5

工作温度

-40℃~+90 ;10%RH~100%RH

存储温度

-40℃~+85℃; 5%RH~100%RH

MTBF

≥280,000 hours, 75℃ 外🌟壳温度 𒀰 (MIL-HDBK-217F)

使用寿命

≥100,000 hours, 75℃ 外壳温度, 参考使用寿命与T♏c 曲线

外壳温度

90℃ max, 标签上的Tc点

尺寸

꧂ 8.82x3.54x1.63 inch (本体),  9.88x3.54x1.63 inch (包括包装盒)

224 x 90 x 41.🌟5 mm (本体),   🤡251 x 90 x 41.5 mm (包括包装盒)

净重

1600g

包装

10个/箱/19kg, 500x370x335mm


注:

*除非特别注明,所有的测试结果均在 220VAC,25 ℃室温下测得。

*可选择标记项目,获取详细功能请联系销售人员





 调光


参数

最小值

标准值

最大值

Vdim 拉电流

200uA

300uA

450uA

Vdim 允许输入电压

-20 V


20 V

0-10V 调光范围

2% (Vdim=1V)

Linear

100%  (Vdim=9~10V)

PWM 调光范围

2% (Duty=10%)

Linear

100% (Duty=90-100%)

调灭临界值



0.5V or 5%

0.6V or 6%

起亮临界值

0.6V or 6%

0.7V or 7%



高脉宽

3V



10V

低脉宽

0V



0.6V

PWM 频率

300Hz



2kHz

外部PWM 控制器灌电流能力

300uA




DA1,DA2 高电平

9.5

16

22.5

DA1,DA2 低电平

-6.5

0

6.5

DA1,DA2 电流

0



2mA
