云顶国际小讲堂:DALI,DALI-2,D4i协议介绍和应用

来源:    2025-08-05
DALI是什么?
认识DALI version-1
- DALI 是“Digital Addressable Lighting Interface 数字可寻址照明接口”的首字母的缩写。
- DALI 是一个专门为照明控制系统而制定的数据传输的协议,它定义了照明电器(各类灯具的驱动电路)与系统设备控制器(如照明控制器、感应器等)之间的数字通信方式。
- DALI 支持“开放式系统”的概念,以保证不同制造商生产的DALI设备能相互兼容。DALI目前已成为IEC 62386系列国际标准 。
DALI的特性
DALI(单个)系统的控制能力
- 最多64个可寻址(灯具)驱动器在一条DALI总线上(独立地址)
- 最多16个照明分组(分组地址)
- 最多16个照明场景(场景预设)
DALI 典型(灯具)驱动器中内置的可预设参数
- 独立地址、分组地址指定
- 最小和最大亮度值
- 16个照明场景预设、调光速率预设
- 上电时亮度值
DALI系统的扩展应用能力
- 实时查询灯具驱动器甚至光源的工作状态
- 可同时接入多达64个照明控制面板或传感器实现智能化的照明控制
- 通过DALI网关设备接入楼宇自动化系统
- 通过接入DALI接口的专用控制器或执行器实现智能化控制

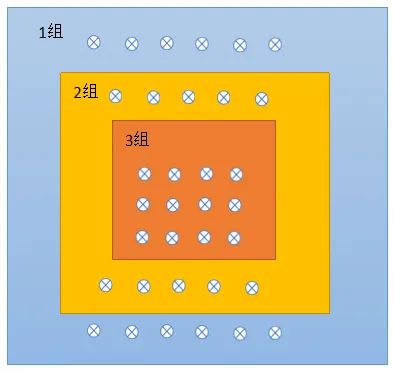

DALI的原理-分组控制
- 一个驱动最多可以设置16个照明分组(分组地址)
- 根据设计的需要事先通过配置工具进行设定
- 任何一个驱动都可以加入一个组或从一个组里移出来

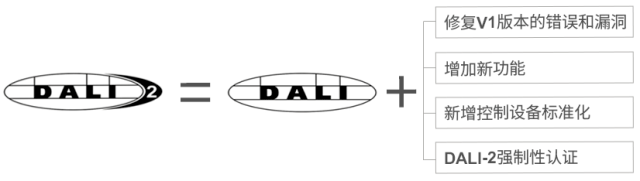

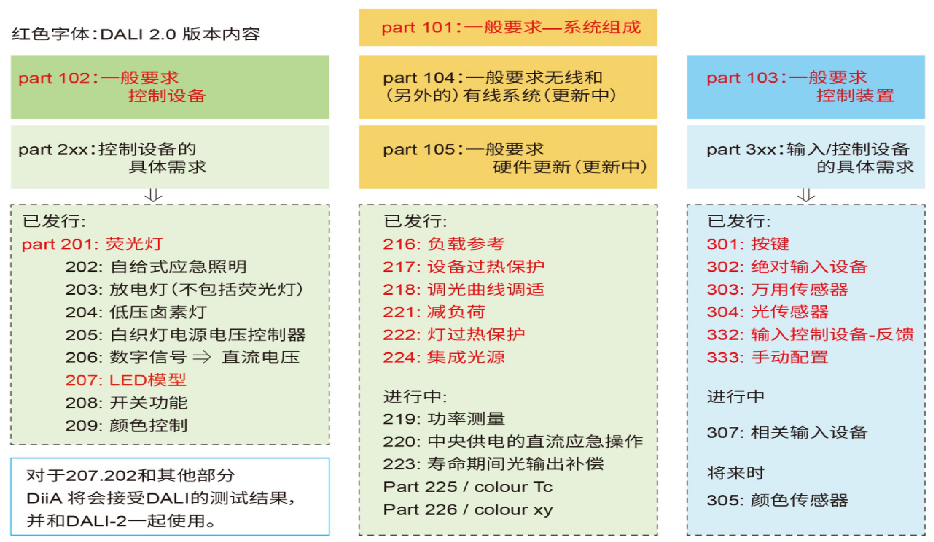

什么是DALI-2?
DALI-2就是DALI协议系列标准IEC 62386的第二个大版本,就是DALI Version 2,是目前最新的版本,标准写法为DALI-2,DALI-2增加了新功能,实现了互操作性,并引入了控制装置和设备的标准化,同时向后兼容DALI v-1。

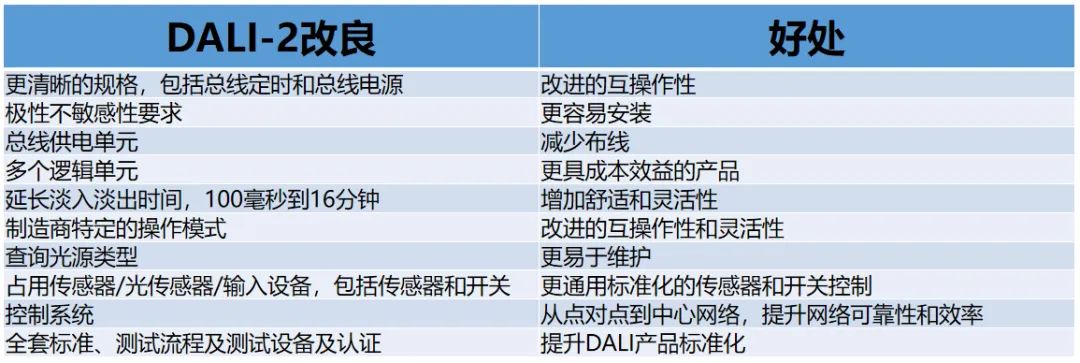

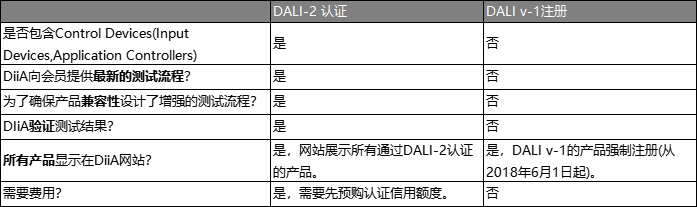

DALI v-1和DALI-2有何不同?

- 和DALI Version-1系统相比,DALI-2认证显著提升了不同厂商产品的互通性。
- DALI-2的测试流程更加详细和完善,并且保持不断检查更新。
- DiiA组织例行的测试活动来验证和进一步改善测试的流程。

情景1:
- 在原有DALI系统中使用DALI-2控制装置是否有问题?
- 不会出现问题,DALI-2是按照向下兼容设计的。
情景2:
- DALI 驱动器与DALI-2控制器搭配使用是否有问题?
- 如果DALI version-1的控制装置是测试正常的,那么不会有问题出现,但是DALI version-1的控制装置不会具备DALI-2的新特性。
情景3:
- 采用未经DALI-2认证的总线电源是否有问题?
- 无法确保可以工作,因为在DALI-2制定之前并没有对总线电源测试进行规范。
情景4:
- 采用未经认证的DALI-2控制装置是否有问题?
- 在DALI-2制定之前对控制装置并没有标准和规范的测试流程,兼容性需要联系厂商来确认。
DALI可以做什么?

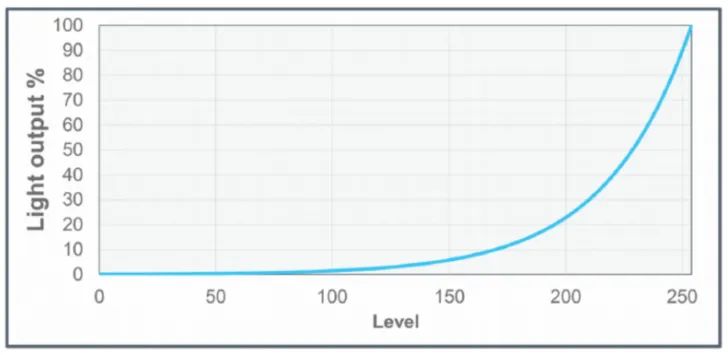

1. 调光
经过认证的DALI-2驱动有非常标准化的调光曲线,可以提供更精确的、平滑的调光。

2. 提高能源效率

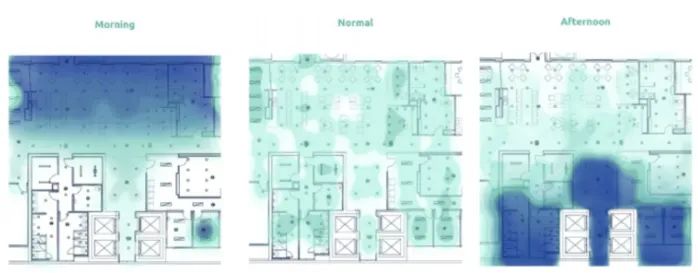

2.1. 光补偿
DALI-2的感应器除了有占位感应的功能,还有光感应的功能,可以实现光补偿,达到节能的目的。
- 不需要时灯光变暗或关灯
- 减少自然光充足的区域的人工照明

2.2. 为灯具和能源提供诊断数据,用于增强设备管理和能效监控
- 基于占用区域面积进行管控,最大限度地减少其他电力设备的使用;
- 了解电力使用情况,报告能够分析区域和整栋建筑的实际用电量和节省量;
- 减少能源消耗意味着减少二氧化碳排放。

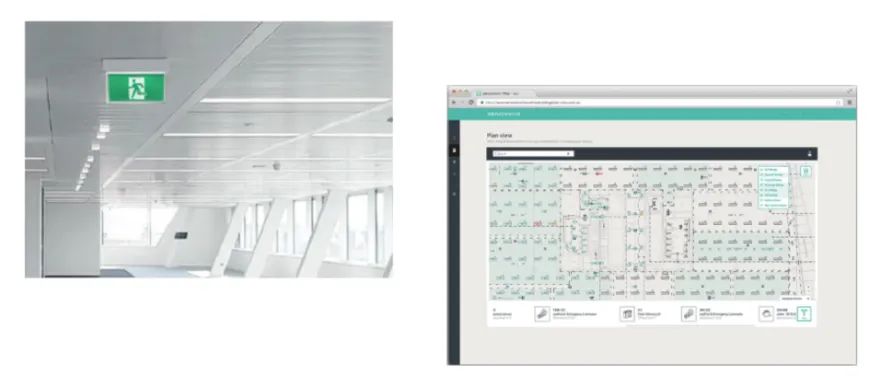

应急自检
实时反馈照明使用状态
- 及时获知照明使用情况,迅速排除故障与维修,安全高效。
人因照明
以人为本的照明色彩控制,增强舒适度和幸福感
- 情感和生理上的安全舒适感
- 提高生产力、幸福感、创造力

场景设定
时间场景
- 把不同时段灯具的亮度要求对应录入系统,灯具根据不同时间段自动调整亮度或者开关。
空间场景
- 在不同的会议室和区域,按照客户定制化要求,设定个别或成组灯具的照明场景。

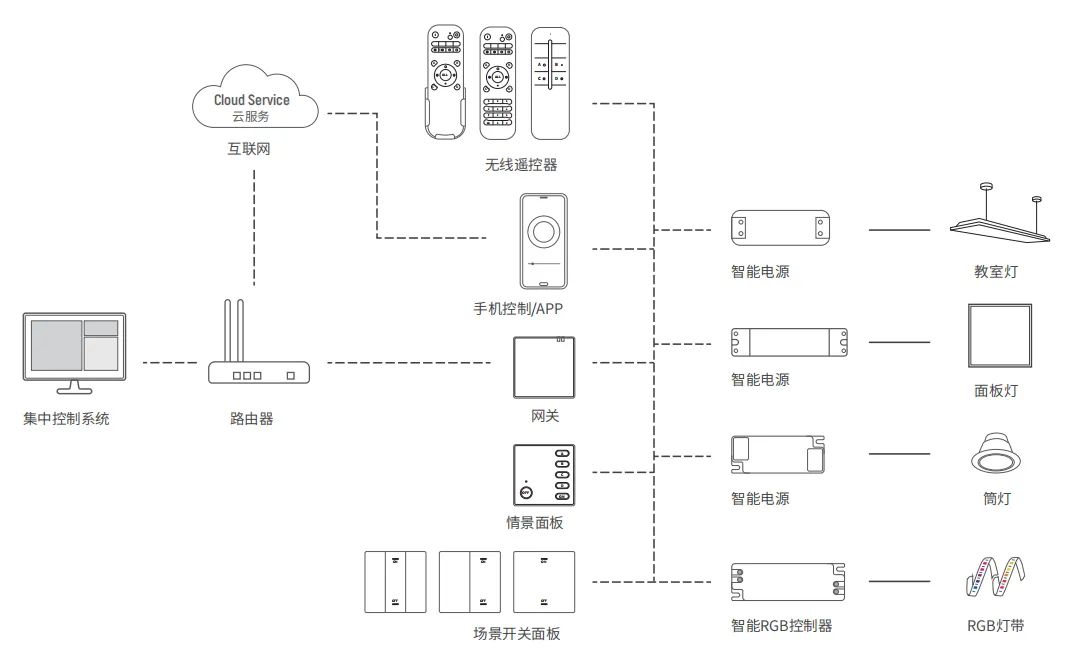

云控制
可以通过云端控制,实现远程调试安装。

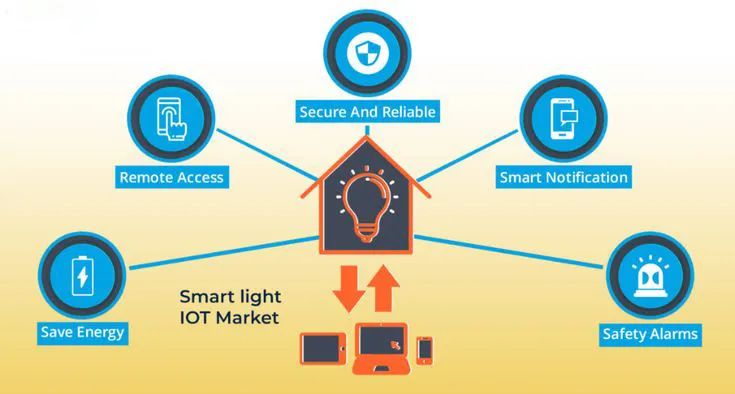

可扩展性-IOT
可接入物联网
可实现无线化

什么是D4i
D4i是DALI for Intra-Luminaire的缩写,它是一种针对智能物联网灯具的标准。D4i是DALI-2认证的延伸,在DALI-2的基础上增加了对于数据相关的功能的支持。D4i通过定义统一的通信接口和数据格式,使得不同厂商生产的灯具和传感器可以相互兼容,从而实现互联互通。

D4i标准支持灯具、能源和诊断等数据的收集和分析,这是DALI-2所不具备的功能。通过D4i标准,可以将传感器和通信模块轻松集成到LED灯具中,而无需额外的DALI线。这种集成方法可以提供更高效、更精确的照明控制,同时还可以帮助节省能源,提高灯具的寿命和可靠性。

D4i组件具有一组强制特性,这些特性包括:

1. 基于DiiA的电源和数据规范:D4i组件必须符合DiiA制定的电源和数据规范。
2. 所有D4i LED驱动器提供灯具、能源和诊断数据:D4i LED驱动器必须提供有关灯具状态、能源消耗和故障诊断的数据。
3. D4i标准为灯具内部照明DALI的实现提供了更多的可能性:D4i通过扩展DALI-2协议,实现了灯具内部照明DALI,可以实现智能化的灯具内部照明照明控制。
4. 当与连接器系统结合时,D4i可以实现即插即用互操作性:当D4i组件与连接器系统结合时,可以实现即插即用的互操作性,方便用户的使用。
D4i认证的LED驱动器或其他设备必须执行以下操作领域的DALI标准:
DiiA规范 D4i认证要求
LED 驱动器(LED Drivers) DALI Part 150 - 提供24V辅助供电电源 可选的
LED 驱动器(LED Drivers) DALI Part 250 - 集成DALI总线供电功能 强制性的
LED 驱动器(LED Drivers) DALI Part 251 - 用于照明资产管理的灯具信息 强制性的
LED 驱动器(LED Drivers) DALI Part 252 - 能源报告 强制性的
LED 驱动器(LED Drivers) DALI Part 253 - 用于照明设备维修和预测性维护的诊断数据 强制性的
控制设备(Control Devices) DALI Part 351 - 安装在灯具上的控制设备 强制性的
为了实现这些功能,D4i规范还为灯具组件之间以及灯具到外部控制器之间的数据交换设置了标准协议。由于D4i技术是一种工业标准,因此每个D4i认证的组件都可以保证与其他每个D4i认证的组件互操作。

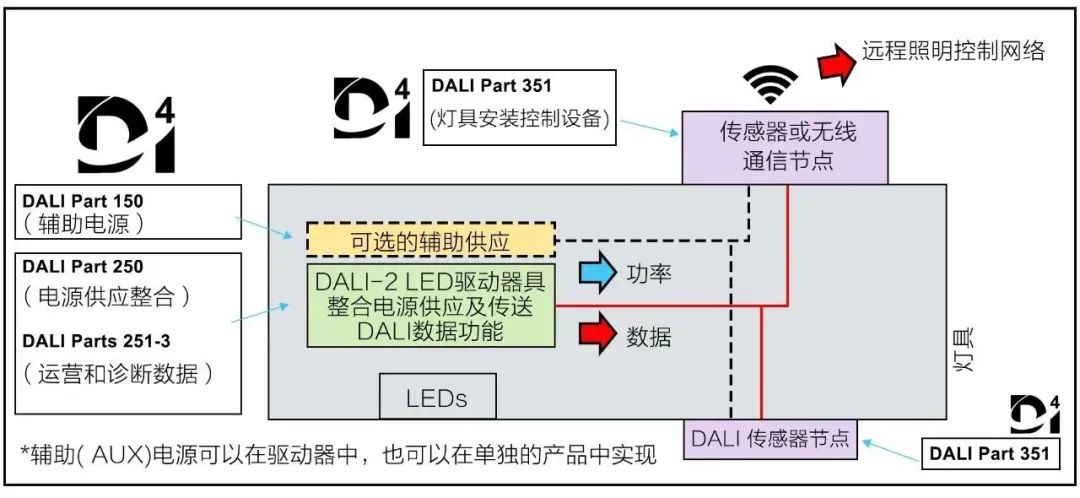

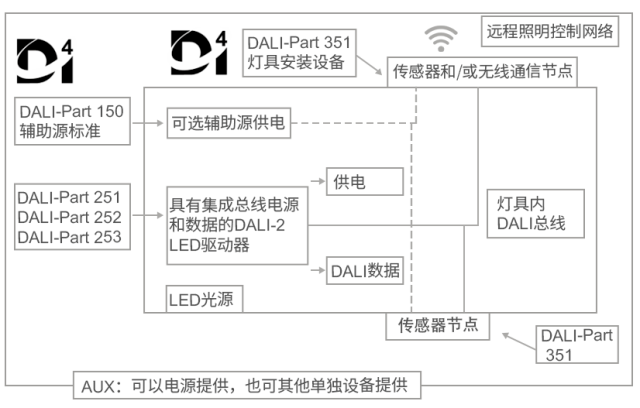

户外灯具中 D4i 的实施,该灯具具有两个节点,一个用于传感,另一个用于无线通信。

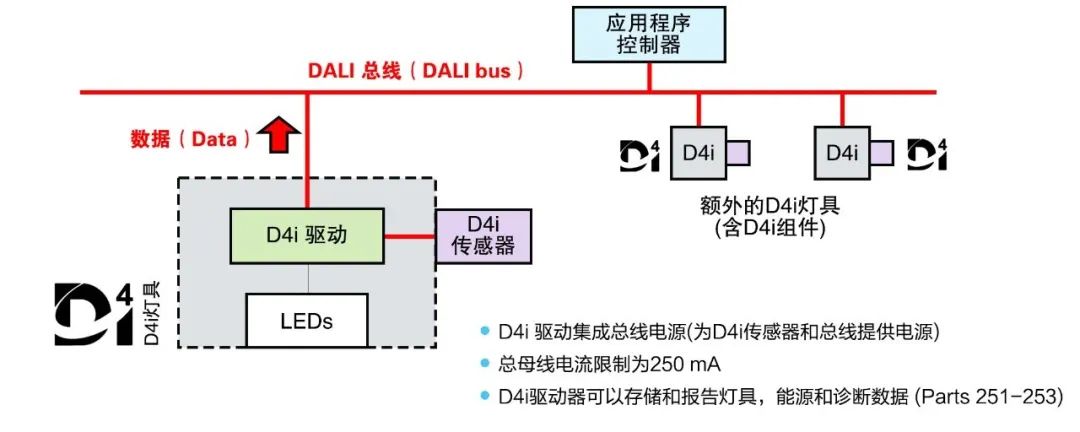

连接的D4i灯具。
注:所有的 D4i 认证产品也都是 DALI-2 认证产品, 这些产品可以选择载有 D4i 标识或者 DALI-2 标识,或者两者兼有。但反过来, DALI-2 认证的产品未必具备 D4i 认证。
D4i的应用场景
D4i标准是一种针对智能物联网灯具的标准,它的应用场景比较广泛。在照明领域,D4i标准可以应用于各种需要智能化控制的场景,包括但不限于以下几种:
智能照明系统:D4i标准支持各种智能照明系统,如智能SIDEREA户外系统、Group CONTROL功能等。这些系统可以通过D4i标准的通信接口和数据格式,实现不同灯具之间的互联互通,并收集和分析照明资产、能源和诊断等数据,优化照明效果和节省能源。
建筑智能化控制:D4i标准可以应用于智能建筑中,通过收集和分析建筑内的各种数据,实现建筑的智能化控制。例如,可以根据室内外的光线情况自动调节照明、根据人员的活动情况自动控制空调和通风等。
家居智能化控制:D4i标准也可以应用于智能家居中,通过收集和分析家庭内的各种数据,实现家居的智能化控制。例如,可以根据家庭成员的作息习惯自动控制照明、根据室外天气情况自动调节空调温度等。
其他应用场景:D4i标准还可以应用于其他需要智能化控制的场景中,如智能停车库、智能商场等。这些场景中,D4i标准可以实现不同设备之间的信息交互和智能化控制,提升场景的舒适性和节能性能。
总之,D4i标准的应用场景比较广泛,可适用于各种需要智能化控制的场景中,为推动智能物联网照明的发展具有重要意义。

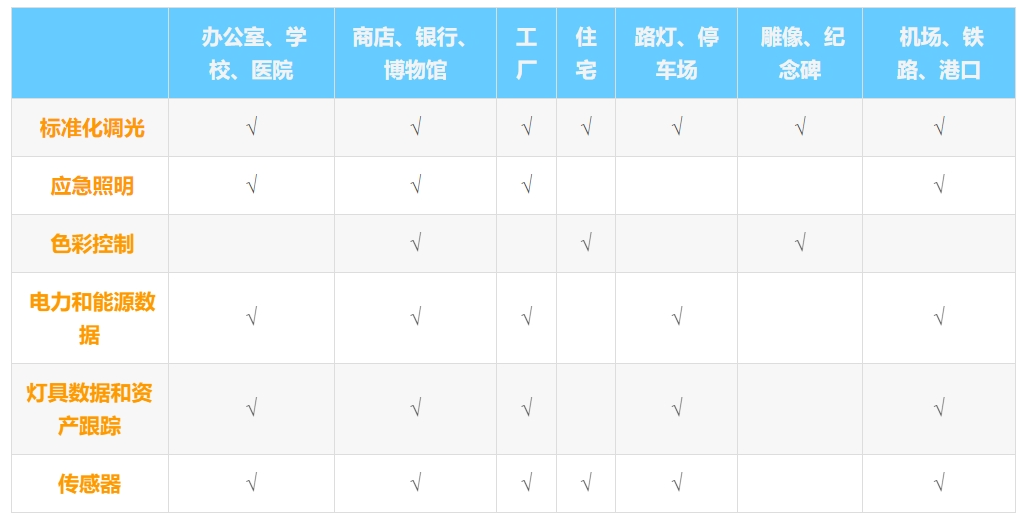

D4i室内和室外照明应用
基于 DALI 的照明控制广泛用于室内应用,包括:办公室、学校、医院、商店、银行、博物馆、工厂、住宅等。
自 D4i 推出以来,户外应用不断增加。包括:路灯/道路、 停车区、雕像/纪念碑、机场、铁路、港口等。

DALI-2和D4i有什么区别?
D4i是DALI-2的扩展,由DALI联盟(DiiA)创建的开放式全球标准。D4i规范建立在国际IEC 62386标准的基础上,而D4i认证则是DiiA运营的DALI-2认证计划的一部分。D4i主要针对灯具内部DALI规范,其作用是扩展了DALI-2的功能集,并增强了设备间的互操作性。
相比原版的DALI-2,D4i涵盖了更广泛的功能和更多的产品类别,并且新版本协议非常注重各产品间的互操作性实现。D4i首次将标准化技术引入到控制设备(Control Device)中,例如传感器和其他输入设备,以及应用程序控制器等,这些可以被称作是DALI系统的“大脑”。
所有通过D4i认证的产品也都是DALI-2认证产品,这些产品可以选择载有D4i标识或者DALI-2标识,或者两者兼有。DALI-2只携带DALI-2标志。
总之,D4i是照明控制领域的一项重要标准,旨在实现灯具之间的互联互通,提高照明设备的智能化程度,并扩展照明控制功能。

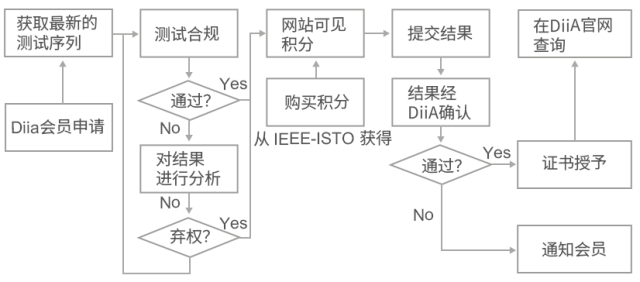

DALI-2/D4i 认证流程

DALI官网产品列名查询地址:
//www.dali-alliance.org/products
注:DALI-2与D4i认证,不提供单独的报告和证书,而是每个DALI-2认证产品都在DALI官网公共产品数据库中查找到对应的列名。

了解更多智能调光,请联系云顶国际当地经销商,或拨打全国服务热线:400-800-8171
